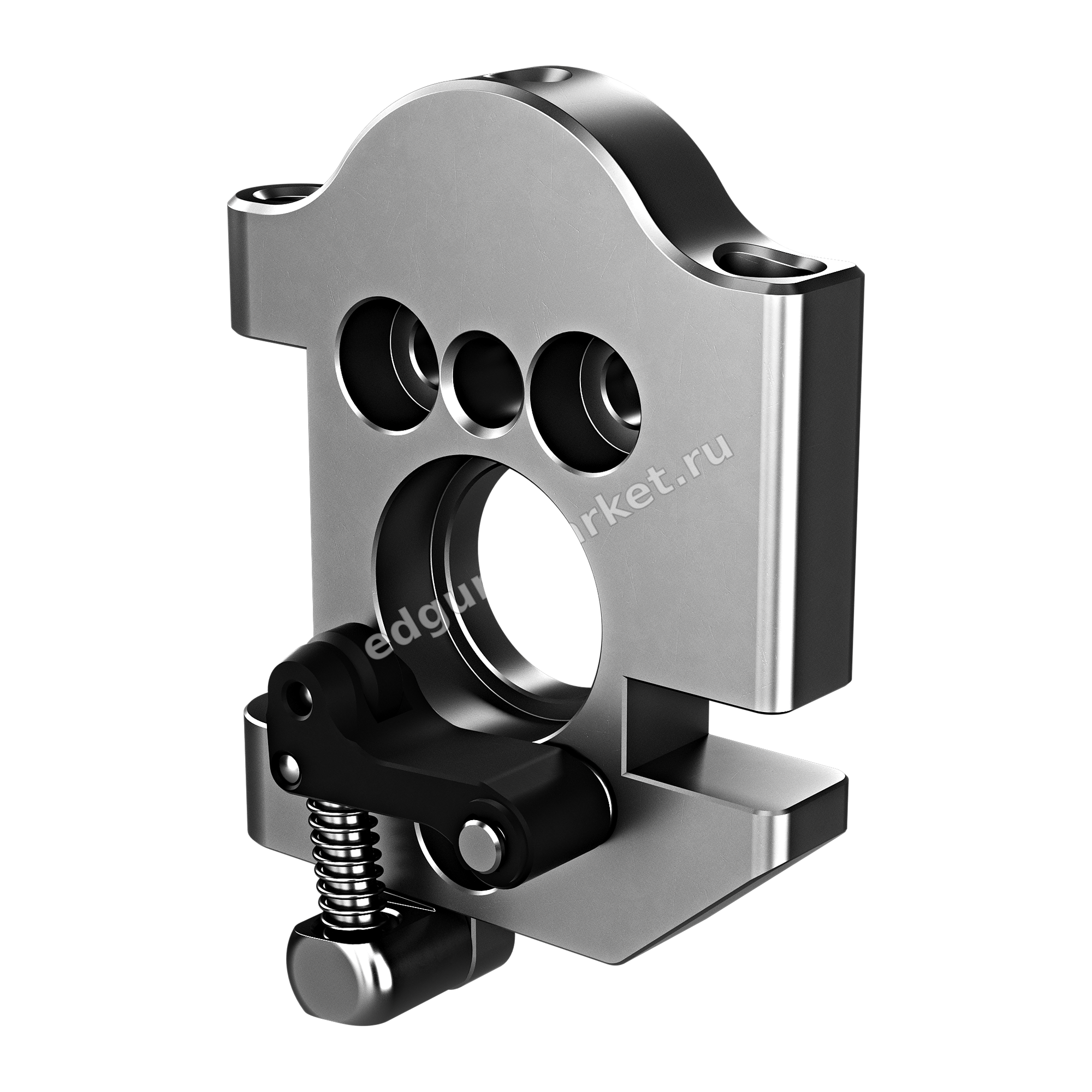

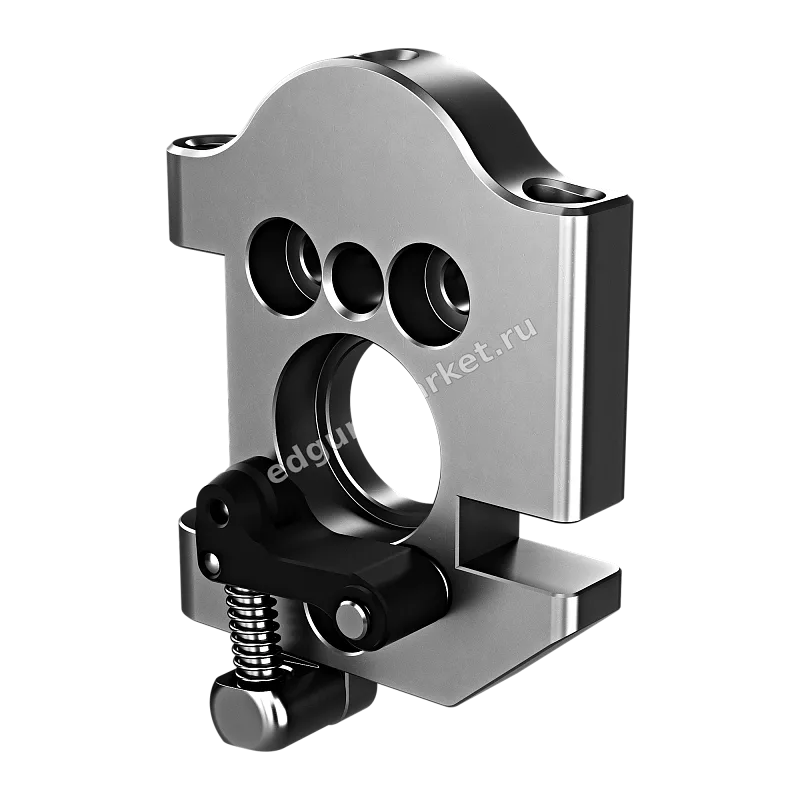

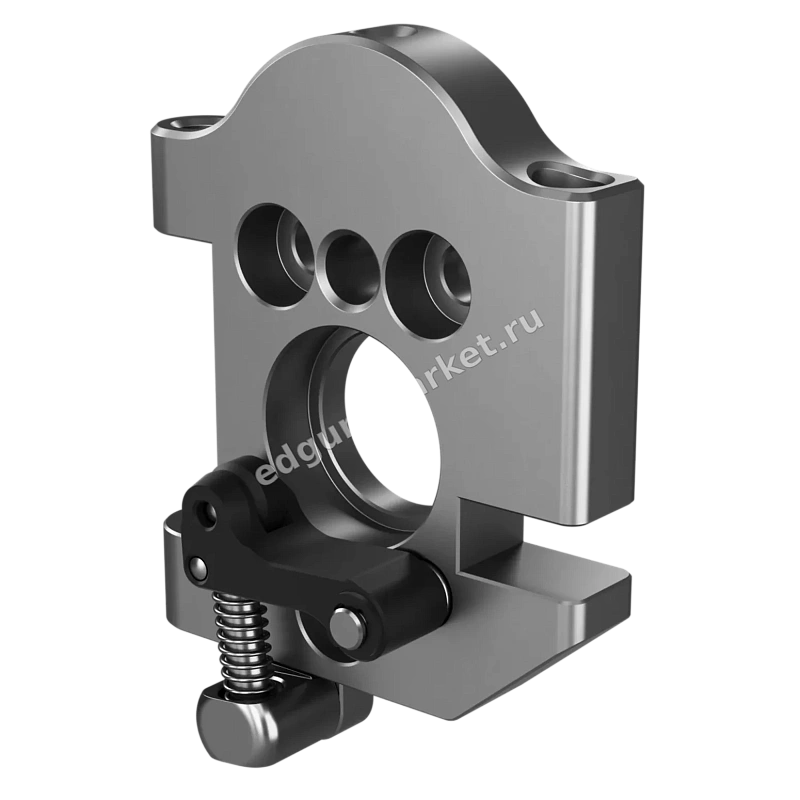

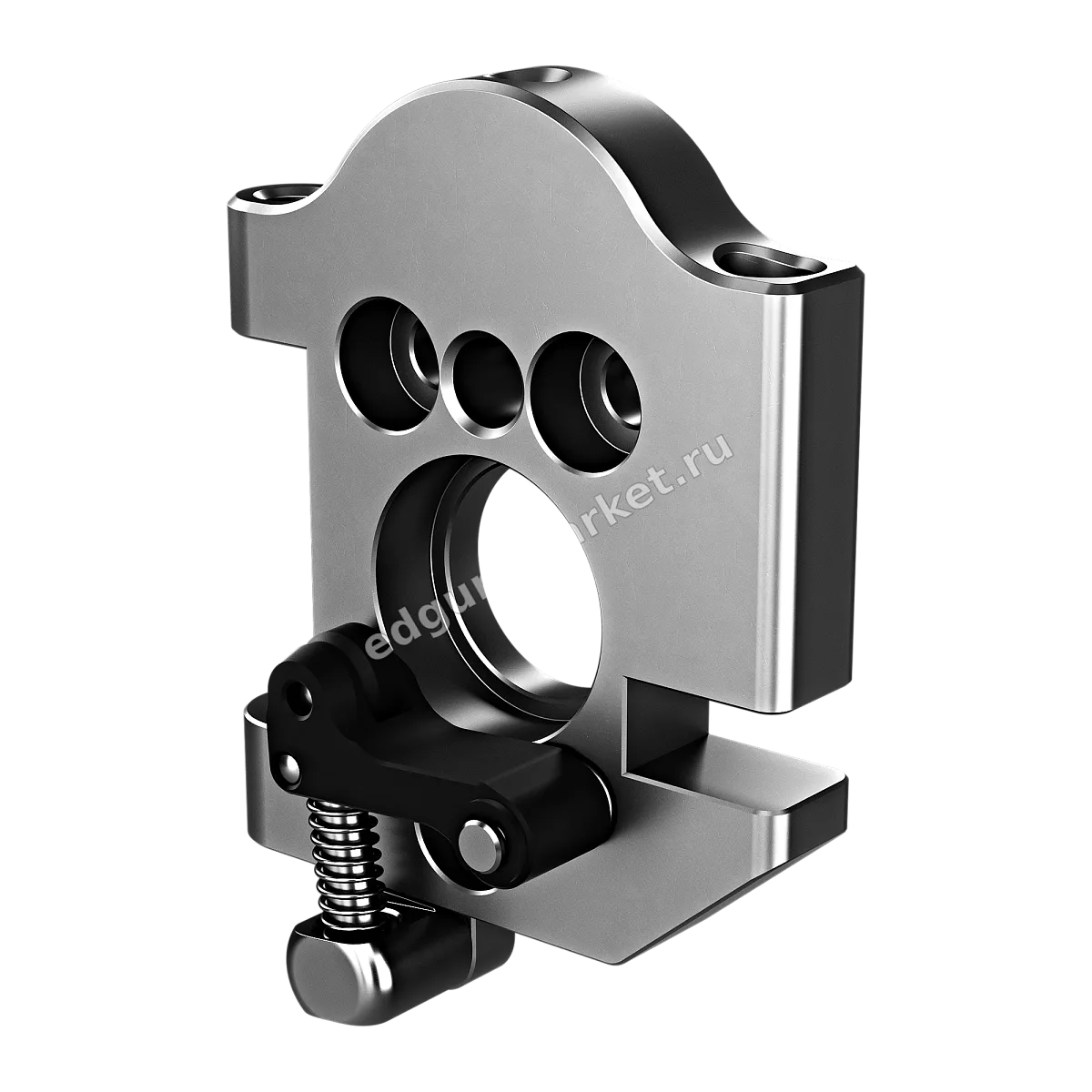

Петля в сборе EDgun Леший 2 — складной узел LSA241100
Узел складывания одной позицией: берут, когда ось уже не спасает — разбиты гнёзда или повело корпус петли. Подбор по взрыв-схеме не нужен.
Вам также может понравиться
Петля в сборе EDgun Леший 2 — весь складной узел одной позицией. Её берут, когда перекос и люфт не убираются ни протяжкой крепежа, ни заменой отдельной оси.
Заводское обозначение — LSA241100. В перечень узла входят четырнадцать наименований: три оси, ролик LSA221103, зацеп, корпус петли LSA221106, две пружины, крепёж, шайбы, шарик ⌀3 и штифты. Покупая сборку, вы платите за то, что всё это уже подогнано друг к другу и вам не нужно определять, какая именно деталь вышла из строя.
Экономика решения прямая. Ось стоит около трёхсот сорока рублей, зацеп в сборе — около полутора тысяч, узел целиком — одиннадцать с лишним тысяч (цены на момент публикации). Пока посадочные места целы, идти по деталям заметно дешевле. Как только разбито гнездо, повело корпус петли или сорвано резьбовое отверстие под винт M4×6, деталями это не лечится: новая ось в разбитом гнезде выработается за тот же настрел.
Когда сборка оправдана
- Гнёзда разбитыОсь ходит в посадочном месте, а не только в паре с ним. Видно по овалу на кромке гнезда и по тому, что новая деталь садится с прежним люфтом.
- Узел повелоПриклад раскладывается с закусыванием или встаёт с перекосом относительно коробки. Геометрию корпуса петли по месту не восстанавливают.
- Сорван крепёжРезьбовые отверстия узла работают на срыв при каждой протяжке. Сорванное отверстие — повод менять корпус, а не подбирать винт подлиннее.
- Ремонт затянулсяЕсли по узлу уже поменяны две-три детали, а люфт возвращается, сборка выйдет дешевле третьего круга разборки.
Что закрывает эта позиция
| Деталь узла | Есть ли отдельной карточкой |
|---|---|
| Корпус петли LSA221106 | Нет — только в составе сборки |
| Оси LSA201102, LSA201104, LSA201105 | Да, три отдельные позиции |
| Зацеп в сборе LSA241101 | Да, одной позицией |
| Ролик, шарик ⌀3, пружины, штифты | Мелочь узла, отдельно не выведена |
Сборка не включает детали соседних узлов: ось фиксации приклада LSA221006 живёт в корпусе УСМ и сюда не входит. Если после замены петли приклад всё равно качается — причина изначально была там.
Что понадобится при замене
- Выколотка ⌀1,9 мм — рабочий размер по инструкции для штифтов узла
- Уплотнения из раздела РТИ: узел всё равно вскрыт
- ЗИП-комплект — шарики, штифты и пружины, которые теряются на столе
Что спрашивают про этот узел
Чем сборка лучше замены одной оси?
Она не требует диагностики: вы не угадываете, какая из трёх осей выработалась, и не рискуете поставить новую деталь в разбитое гнездо. Платите за это разницей примерно в тридцать цен одной оси.
Подойдёт ли узел к «Фениксу»?
Нет. У «Феникса» (Fenix) складного механизма нет вовсе, а запчасти идут по индексам FX. Петля числится за «Лешим 2» и имеет индекс LSA.
А к первому «Лешему»?
Нет. У модели 2016 года складывание приклада входит в цикл взведения, узел устроен принципиально иначе, и детали второй машины к нему не встают.
Нужно ли что-то регулировать после замены?
Проверьте фиксацию в обоих положениях с установленным магазином, а после первых выходов заново пройдитесь по затяжке крепежа — новый узел даёт усадку.
Пришлите фото разложенного шарнира и снятой оси — скажем, хватит ли детали. Позиция тяжёлая по деньгам, и брать её вслепую незачем.
