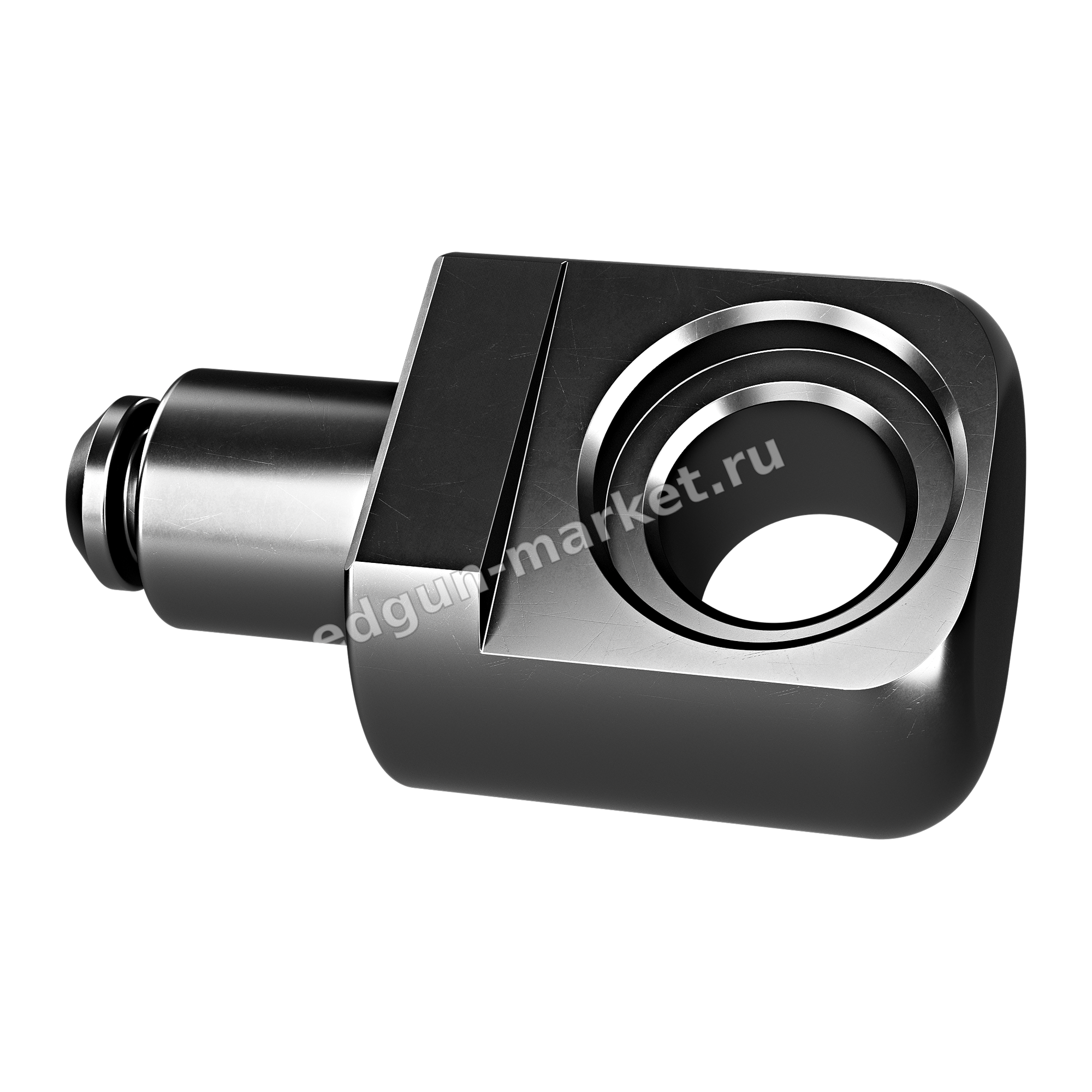

Ось петли LSA201104 — вторая ось узла EDgun Леший 2
Ось складного механизма под номером два в перечне петли. Меняется вместе с осмотром ролика и шарика — они лежат в узле по соседству.
Вам также может понравиться
Ось петли EDgun Леший 2 LSA201104 стоит в складном узле второй по заводскому перечню — прямо перед роликом LSA221103, который отвечает за защёлкивание.
Это соседство и есть главная практическая особенность позиции. Когда узел разобран до неё, у вас на столе уже лежат ролик и шарик ⌀3 — детали, на которые приходится основной износ фиксации. Осмотреть их в этот момент ничего не стоит, а отдельная разборка ради них обойдётся дороже, чем все три оси вместе.
Сама ось расходуется по трению: она вращается при каждом складывании, а складывают «Лешего 2» именно ради того габарита, ради которого его и покупают. Цена детали держится в районе трёхсот сорока рублей (на момент публикации) — заметно ниже стоимости вечера, потраченного на повторный разбор шарнира.
Порядок разборки без потерь
- Разложите и снимите магазинС узлом удобнее работать в разложенном положении. Хранить винтовку сложенной на предохранителе инструкция не советует — ослабляется пружина предохранителя.
- Приготовьте место под мелочьИз узла выходят шарик ⌀3, пружины и штифты. Всё это теряется на столе быстрее, чем приезжает замена.
- Штифты — выколоткойРабочий размер по инструкции — ⌀1,9 мм. Удар по оси без выколотки заваливает кромку гнезда, и дальше вы меняете уже не ось.
- Осмотрите роликЛыска, задиры или тугое вращение ролика объясняют, почему узел перестал внятно защёлкиваться.
- Соберите с проверкойПосле сборки проверьте фиксацию в сложенном и разложенном положении, магазин при этом должен стоять на месте.
Что осмотреть, пока узел открыт
| Деталь | Признак износа |
|---|---|
| Ось LSA201104 | Лыска, задиры, выработка по диаметру |
| Ролик LSA221103 | Смятая дорожка, тугое или закусывающее вращение |
| Шарик ⌀3 | Потеря блеска, следы наклёпа на пятне контакта |
| Пружины узла | Просевшая длина, нечёткое защёлкивание |
| Винты M4×6 | Сорванный шлиц, следы фиксатора резьбы |
Три оси узла различаются в прайсе на несколько рублей и на фотографиях практически неразличимы. Если индекс на снятой детали не читается, определять её по цене или по картинке бесполезно — это три разные позиции с разной геометрией.
Что спрашивают о переборке
Что заказать вместе с этой осью?
Соседние оси LSA201102 и LSA201105, если шарнир всё равно вскрыт, и уплотнения — при переборке посадочные места так или иначе тревожатся.
Ролик и шарик продаются отдельно?
Отдельными карточками в разделе они не выведены: мелочь узла закрывается ЗИП-комплектом, а корпус петли — только сборкой.
Почему у осей разные цены при одинаковом виде?
Разная геометрия и разное место в узле. Разница в рублях здесь ничего не говорит о совместимости.
Складывание стало тугим — поможет замена оси?
Если тугой ход появился после падения или перекоса, дело в геометрии узла. Ось меняют при люфте, а не при закусывании.
Соседние оси и запас мелочи стоят меньше, чем ваш второй вечер с выколоткой. Соберите заказ на весь узел сразу.
