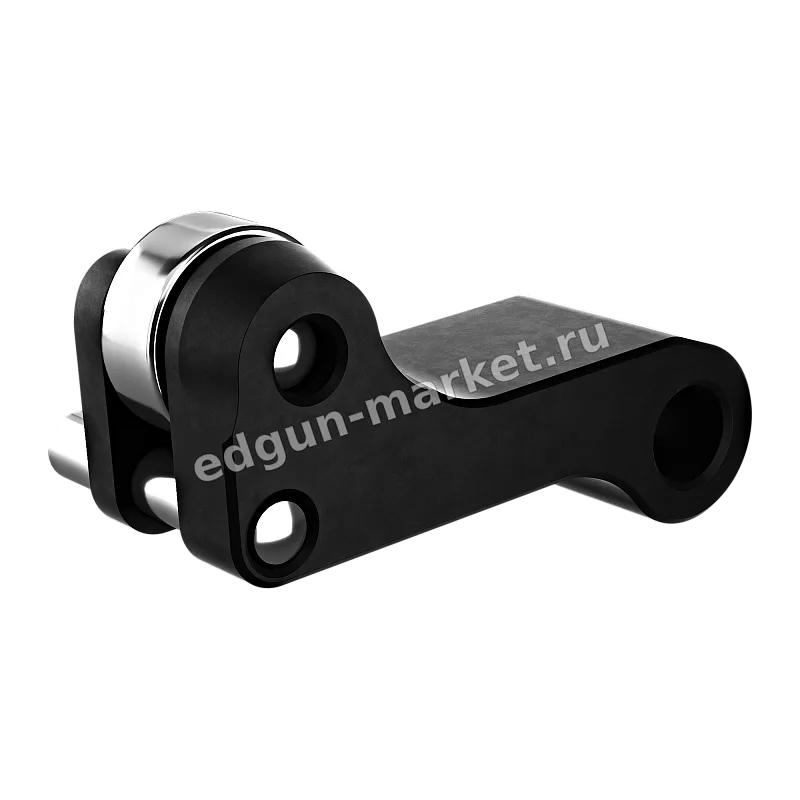

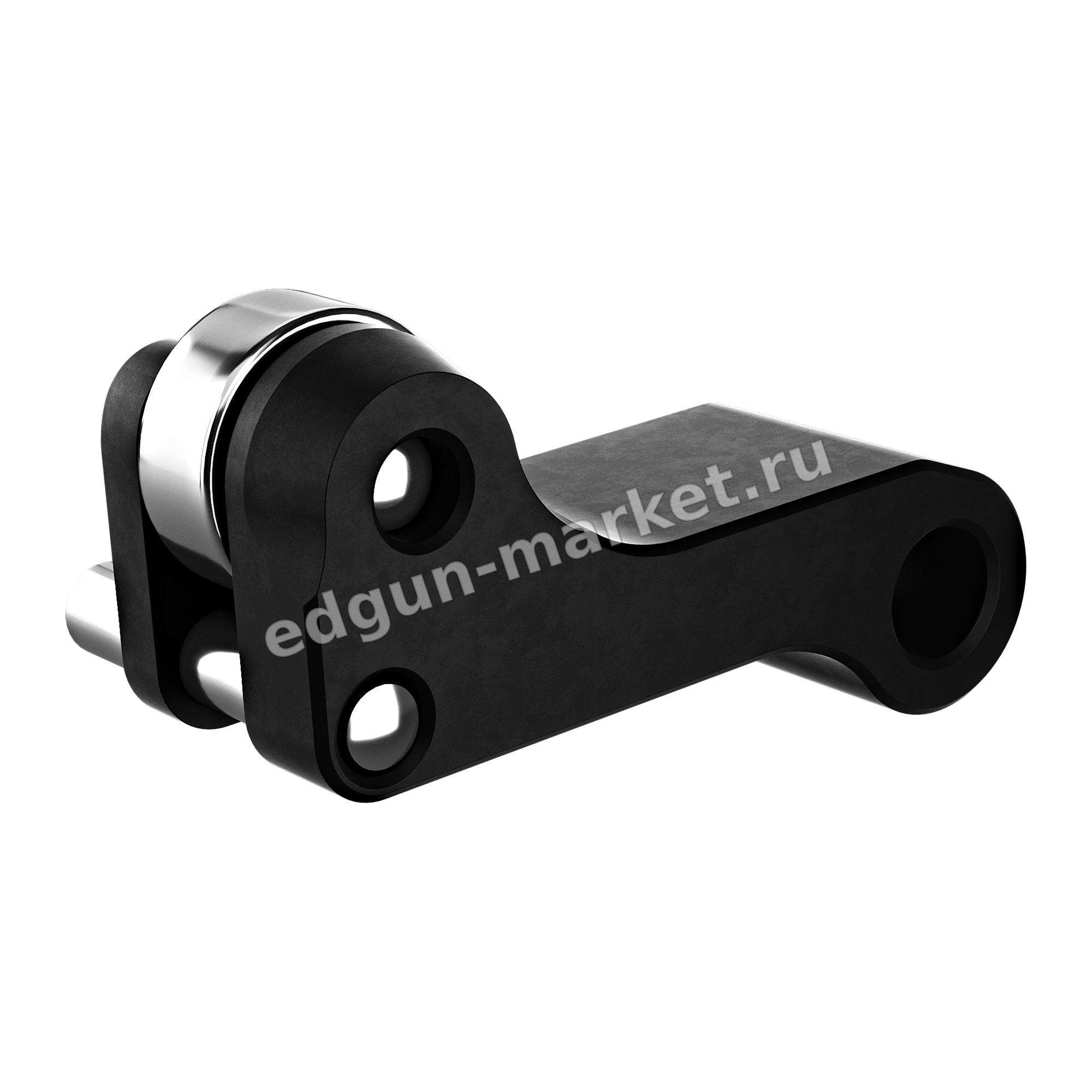

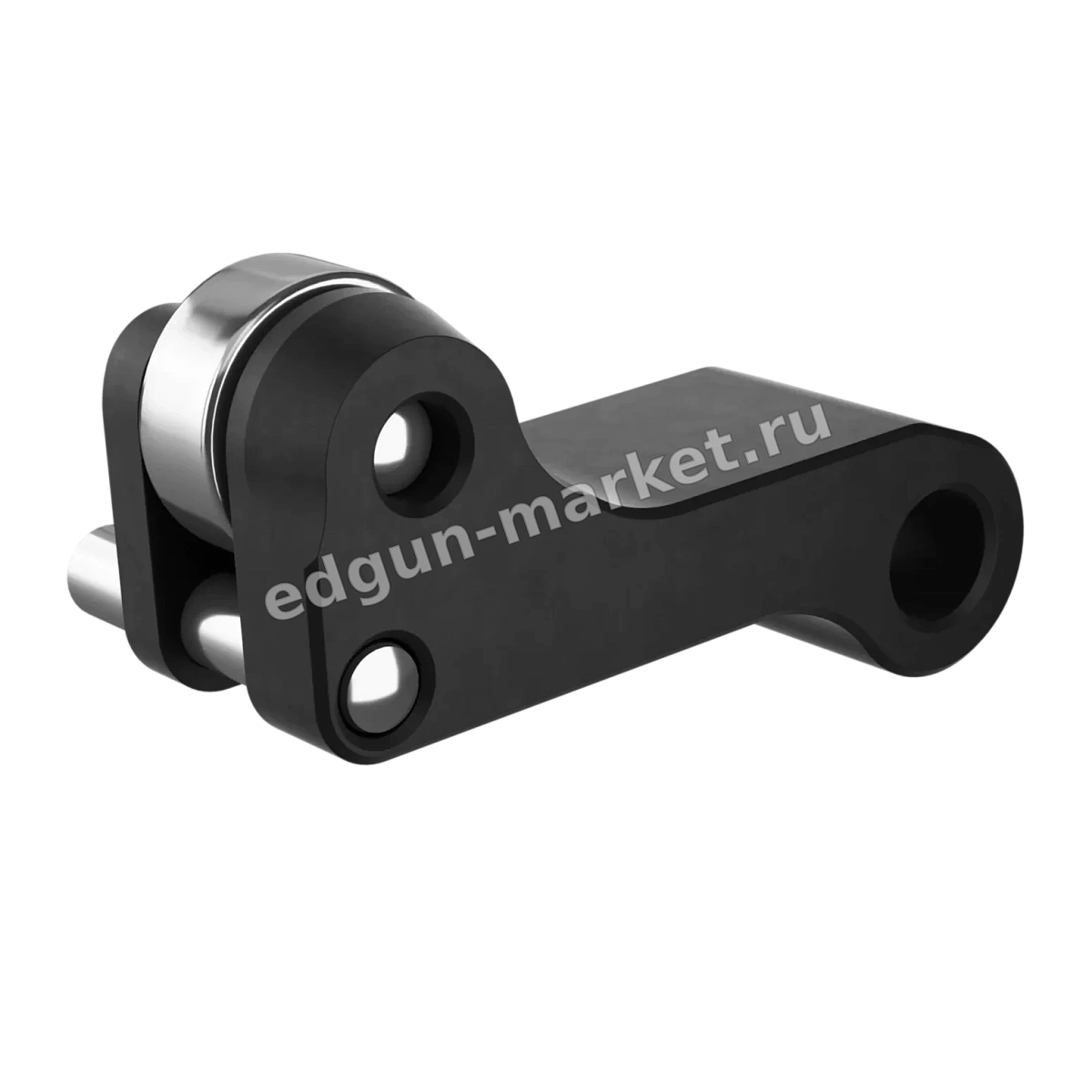

Ориентатор в сборе LSA241101 — зацеп петли EDgun Леший 2
Единственная позиция раздела, которая не вращается и не трётся, а удерживает: фиксация узла в обоих положениях. Приходит собранной.
Вам также может понравиться
Ориентатор в сборе EDgun Леший 2 LSA241101 отвечает не за вращение узла, а за его фиксацию: приклад должен стоять разложенным без качки и защёлкиваться в сложенном положении.
В заводском каталоге эта позиция называется зацепом в сборе — Catcher. Отсюда её роль: оси работают на трение при каждом складывании, а зацеп работает на удержание, и изнашивается он иначе — не по диаметру, а по рабочей кромке. Рядом с ним в узле стоят ролик LSA221103 и шарик ⌀3 из нержавеющей стали; на эту тройку приходится вся механика защёлкивания.
Практическая разница с осями — в способе покупки. Ось надо опознать: их три, внешне они похожи и различаются позицией в узле. Зацеп один, идёт готовой сборкой со своим индексом. Это единственная позиция раздела, которую можно заказать, не разбирая шарнир до конца.
Как проверить фиксацию до заказа
- Разложите с магазиномИнструкция допускает раскладывание только с установленным магазином. Смотрите, встаёт ли узел с внятным щелчком.
- Покачайте приклад вбокХод в разложенном положении при затянутом крепеже — вопрос к фиксации, а не к осям.
- Сложите и потряситеЕсли сложенная винтовка самопроизвольно раскрывается в чехле, зацеп не держит. Это его прямой симптом.
- Осмотрите кромкуСмятая или заваленная рабочая кромка на снятой детали означает, что ресурс выбран. Подшлифовкой это не восстанавливают.
Кто за что отвечает в узле
| Деталь | Её работа |
|---|---|
| Оси LSA201102, LSA201104, LSA201105 | Вращение, износ от трения |
| Зацеп в сборе LSA241101 | Удержание в разложенном и сложенном положении |
| Ролик LSA221103 и шарик ⌀3 | Отработка защёлкивания, основной износ фиксации |
| Корпус петли LSA221106 | Геометрия узла, отдельной позицией не продаётся |
В свойствах карточки встречается соединение «G5/8 (наружная) → Foster папа». К зацепу складного узла оно отношения не имеет: это характеристика заправочного переходника, попавшая сюда при заполнении каталога. Ориентируйтесь на индекс LSA241101.
Вопросы про фиксацию
Ориентатор и ось петли — одно и то же?
Нет. Оси вращаются и стираются от трения, ориентатор удерживает узел в положении. И индексы у них разные: LSA241101 против LSA201102, LSA201104 и LSA201105.
Почему деталь называют по-разному?
В заводском каталоге позиция проходит как зацеп в сборе, в рознице закрепилось «ориентатор». Изделие одно, общий ориентир — индекс.
Приклад складывается, но не держится сложенным — это она?
Скорее всего да, вместе с роликом и шариком ⌀3. Но сначала проверьте затяжку крепежа: разболтанный узел даёт тот же симптом бесплатно.
Можно ли поставить её, не разбирая петлю целиком?
Зацеп приходит собранным и меняется по месту, полная разборка с выбиванием всех осей для этого не нужна. Штифты выбивают выколоткой ⌀1,9 мм.
Пружины, штифты и шарики узла проще иметь под рукой, чем ждать вторую разборку. Всё это собрано в ЗИП-комплекте.
