Станция, шланг и переходник — не три покупки, а одна линия с двумя концами: чем оканчивается источник воздуха и что стоит на входе «Лешего 2» или «Феникса». Раздел собран так, чтобы вы свели эти концы до оплаты, потому что резьбу по месту подогнать нельзя.
В разделе десять позиций, и делятся они не по цене, а по месту в линии. На стороне источника работают система pEaZy с посадкой M18×1,5 и переходник G5/8 — Foster папа. Середину занимает метровый шланг с гнёздами Foster и присоединительной резьбой M10×1. На стороне винтовки стоит быстросъём 8 мм: сам штуцер ZSQ220007 и колпачок к нему. Отдельно живут станции — доступная с манометром в двух комплектностях и фирменная EaZy, которая продаётся половинами.
На стороне EDgun концов тоже два, и устроены они по-разному. «Леший 2» приезжает с фирменным fill-probe под быстросъём 8 мм, а колба садится на резьбу горловины без единой промежуточной детали. «Феникс» подключает внешний объём через ED mount: винтовочная половина стоит с завода, колбочную берут отдельно и по одной на каждую колбу — перекручивать её с сосуда на сосуд значит каждый раз разбирать соединение.
Цепочка воздуха выглядит так:
Баллон (вентиль с выходом G5/8) → переходник G5/8 — Foster папа → шланг с гнёздами Foster → станция с манометром → штуцер 8 мм → винтовка.
Колба (горловина M18×1,5) → система pEaZy → штуцер 8 мм → винтовка.
Компрессор (выход M10×1, быстросъём 8 мм) → фильтр-осушитель → шланг → станция → штуцер 8 мм → винтовка.
Звенья считают по слабейшему: шланг держит 400 бар, фильтр-осушитель обычно 300, оригинальная пара Foster паспортно 4 200 psi, то есть около 290 бар. Потолок сборки равен минимуму из этих чисел, а не максимуму.
Вторая мысль, ради которой стоит прочитать раздел целиком: M18×1,5 — это только горловина. Дальше идут выход вентиля G5/8 по DIN, присоединение шланга M10×1, резьба передней части EaZy G1/8 BSPP и быстросъём винтовки на 8 мм. Совпадение одной резьбы ничего не говорит об остальных четырёх.
Как свести цепочку до заказа
- Определите источникПосмотрите, что у вас на руках: колба со свободной горловиной M18×1,5, баллон с вентилем и выходом G5/8 или компрессор с выходом M10×1. От этого зависит первое звено, а не от бюджета.
- Пересчитайте витки на вентилеУ DIN 232 их пять, у DIN 300 — семь. Узел на семь витков в вентиль DIN 232 не войдёт, а на пять — войдёт в оба. По фотографии эти резьбы неразличимы.
- Разберитесь со стороной винтовки«Леший 2» приезжает со своим fill-probe, у «Феникса» колба цепляется парой адаптеров ED mount. Запасной быстросъём берут не вместо комплектного, а в рюкзак.
- Решите, нужен ли третий манометрЕсли прибор есть и на вентиле баллона, и на винтовке, ещё один в линии не обязателен: он покажет давление в шланге, а не в резервуаре.
- Заложите расходники сразуКольца и колпачок меняются в поле, а наборы уплотнений у EaZy и pEaZy разные.
Совместимость резьб: что где стоит
| Резьба или стандарт | Где встречается | С чем стыкуется |
|---|---|---|
| M18×1,5 | Горловина колб и баллонов Alsafe, посадка системы pEaZy | Только с ответной M18×1,5 — вентилем баллона или pEaZy |
| G5/8 по DIN | Выход вентиля баллона: DIN 232 — пять витков, DIN 300 — семь | Переходник G5/8 — Foster папа, редукторы дайверской номенклатуры |
| M10×1 | Присоединение шлангов ВД, выход компрессоров GX | Гайки шланга и арматура того же метрического размера |
| G1/8 BSPP | Передняя часть станции EaZy, порты манометров | Только с параллельной G1/8; в 1/8 NPT закрутится и потечёт |
| 1/8 NPT | Классические фитинги Foster американского происхождения | Конические 1/8 NPT; с G1/8 несовместима по профилю |
| Быстросъём 8 мм | Вход винтовки, выход станции, штуцер ZSQ220007 | Гнёзда Foster шланга и станции, колпачок на время хранения |
Что выбрать в разделе
| Позиция | Задача | Порядок цены |
|---|---|---|
| Система pEaZy | Заправка от колбы с открытой горловиной, без шланга и переходников | Самая дорогая позиция раздела |
| Половины станции EaZy | Замена изношенной стороны — передней с рычагом-кнопкой или задней со шлангом | Дорого для сборки с нуля, разумно для ремонта |
| Станция с манометром | Первый комплект: две комплектности, со шлангом 100 см и без него | Доступный вход в тему |
| Шланг, переходник, штуцер | Отдельные звенья, которых не хватает в собранной линии | Дешевле любой станции |
| Ремкомплекты и колпачок | Профилактика утечек и хранение разъёма | Самое дешёвое, что здесь есть |
Не подменяйте резьбы в линии высокого давления. Папа G1/8 закручивается в маму 1/8 NPT — и почти наверняка начинает сочиться: у одной профиль 55° и параллельный, у другой 60° и конический. С DIN та же история, только совместимость односторонняя: узел на 300 бар входит в вентиль DIN 232, обратно — нет.
Частые вопросы по разделу
Что нужно для заправки PCP от баллона высокого давления?
Переходник с выхода вентиля G5/8 на Foster папа, шланг с гнёздами Foster и штуцер под свою винтовку. Станция с манометром добавляется, когда хочется видеть давление в линии и сбрасывать его кнопкой. Сами баллоны лежат в соседнем разделе.
Чем система pEaZy отличается от станции EaZy?
Точкой подключения. pEaZy накручивается прямо на горловину M18×1,5 и обходится без промежуточных звеньев. EaZy встаёт в разрыв линии через G1/8 BSPP и продаётся половинами, каждая из которых меняется независимо.
Мой быстросъём 8 мм — это Foster?
По размеру совпадает: у оригинальной розетки внутренний диаметр под шарики 7,9–8,0 мм, отсюда и привычное русское название. Но надпись на ценнике совместимости не гарантирует — клонов на рынке хватает, а на фото разъёмы не различаются.
Шланг на 400 бар — не избыточно?
Нет. Заправляют максимум до 300 бар, а запас по давлению на линии ВД — обычная практика. Ограничением станет не гибкая часть, а фильтр или быстросъём.

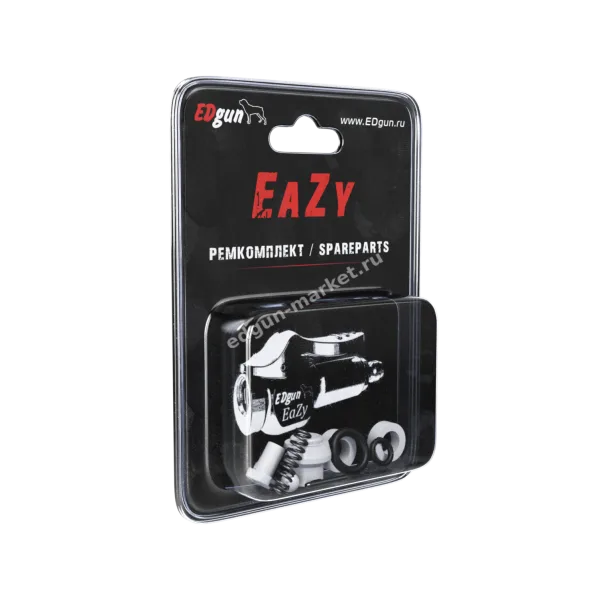

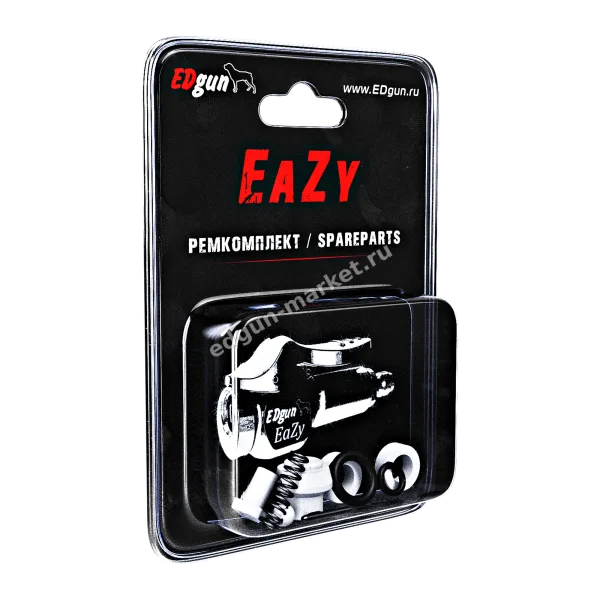

Какой ремкомплект к какой станции?
К EaZy и к pEaZy они разные, хотя в выгрузке у обоих проставлен один артикул DIN6325. Ориентируйтесь на название узла: кольца от одной станции другую не вылечат.
Травит при заправке — с чего начинать?
С мелкого уплотнительного кольца в заправочном штуцере: это первое место утечки и самая дешёвая замена. Дальше по очереди идут стыки шланга и только потом редуктор винтовки.
Напишите, от чего заправляетесь и что стоит на входе винтовки — подберём звенья по резьбам, а не по картинке. Ошибка в одном стыке обычно обходится дороже, чем весь остальной комплект.
