Запчасти EDgun Леший 2 разложены по узлам, а не по алфавиту, и это первое, что стоит знать перед поиском. Идти удобнее не от названия детали, а по пути воздуха: он проходит винтовку насквозь, и почти любая неисправность садится на конкретный участок этого пути.

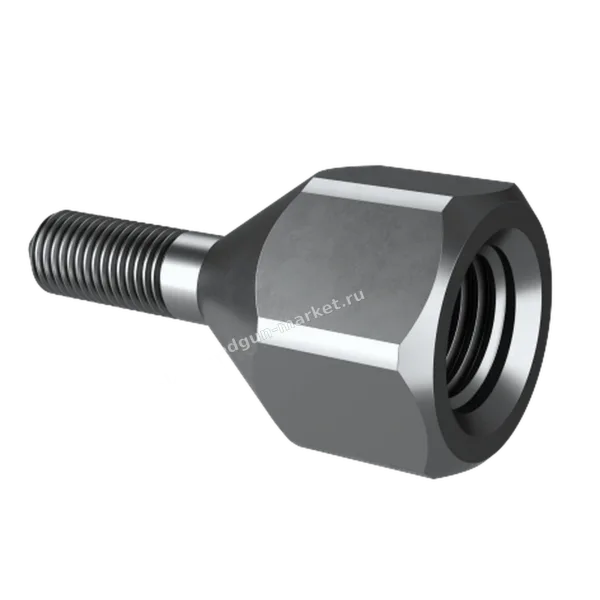

Путь начинается в заправочном порту и упирается в резервуары. Здесь основной бак с плоским дном, дополнительный LSA292011-00, удлинённый на 175 мм LSA232011-03, кронштейн крепления и латунный фильтр редуктора — узел чувствителен к чистоте воздуха, и фильтр первым принимает грязную заправку. Рабочее давление — до 300 бар; по официальной таблице EDgun объём складывается из 137 см³ бака и 42 см³ плениума. Тут же втулка перепуска LSA222009-0.5 — расходник, который разрушает выстрел без установленного магазина.
Дальше воздух проходит редуктор, и здесь развилка, определяющая половину номенклатуры. Модульный редуктор сидит в заредукторной камере, держит уставку без разборки винтовки (заводская — 130 бар, диапазон 60–240 бар) и крутится ключом LSA382511; рядом заредукторный резервуар LSA282501, седло нового образца, дисковые пружины и регулировочные шайбы. Редуктор старого образца — свой подраздел: узел в сборе, пружина, гильза. Внутренние детали поколений между собой не ходят, а переход со старого на модульный тянет за собой замену верхнего резервуара целиком.

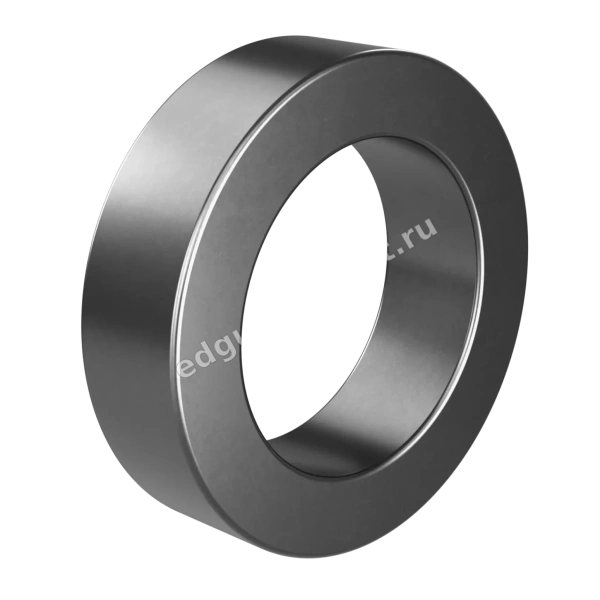

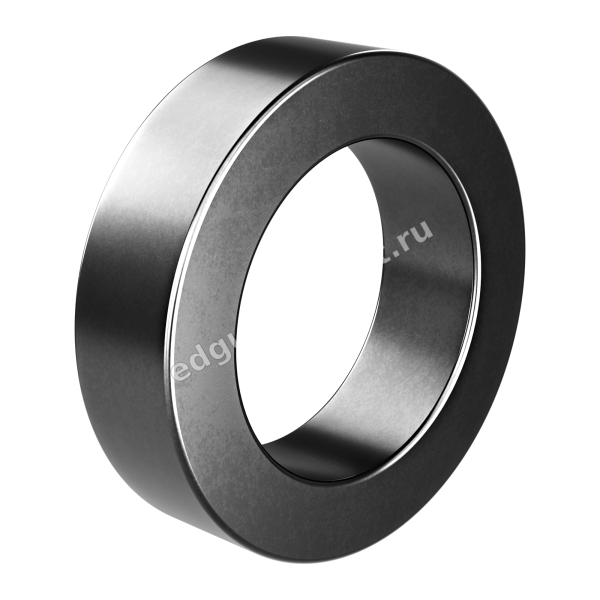

Из плениума воздух попадает в переднюю пробку — клапанную группу и самый насыщенный подраздел. Молотка в схеме нет: клапан открывается на полный ход, а время закрытия задают сменные дюзы 0,2–1,3 мм под артикулом LSA222013; здесь же седло основного клапана LSA242019, игла, клапан-конус, поршень и пробка в сборе под конкретный калибр. Затем камора магазина: 8 камор во всех калибрах, пластина LSA205004 привязана к калибру, барабаны SLUG разведены и по калибрам, и по материалу. И только после этого ствол — длины 250, 350, 450 и 600 мм, наружный диаметр 14 мм, дульная резьба M14×1,25, полигональный профиль канала.
Вне воздушного тракта остаются узлы, которые изнашиваются от обращения, а не от давления. Петля складного механизма — то, ради чего «Лешего» и берут: складывание убирает 299 мм длины. В подразделе петля в сборе, ориентатор LSA241101 и три разные оси. Нижний блок — корпус УСМ в сборе и пластиковая скоба LSA217001: обе позиции лежат прямо на этой странице, а ось фиксации приклада LSA221006 — в подразделе «Корпус УСМ». Расходники по всей винтовке собраны в РТИ и ремкомплектах.
Как найти нужную деталь
- Опишите симптом, а не детальПо внешнему виду детали ошибаются чаще, чем по поведению винтовки. Таблица ниже переводит типовые жалобы в конкретный подраздел.
- Уточните поколение редуктораУ модульного узел сидит в заредукторной камере, и камера длиннее. Это две линейки артикулов, смешивать их нельзя. Не уверены — пришлите фото узла.
- Уточните калибрК калибру привязаны пластина магазина, барабаны SLUG и передняя пробка в сборе. При переходе на 6,35 и 7,62 мм вместе со стволом меняются и дюзы.
- Заказывайте по артикулуТри оси петли — LSA201102, LSA201104 и LSA201105 — стоят одинаково и внешне похожи, но это разные детали. То же с шайбами 1,0 и 1,6 мм.
- Берите узел комплектомРазбирать один и тот же узел дважды обиднее, чем переплатить за уплотнения сразу: ремкомплект дешевле второй разборки.
Симптом → узел → куда идти
| Что происходит | Узел | Подраздел |
|---|---|---|
| Барабан не доворачивается до каморы | Механизм перевода, магазин, петля | Магазины, ремкомплект LSA202006, петля |
| Травит воздух, давление уходит | Уплотнения и седло | РТИ и ремкомплекты, передняя пробка |
| Скорость упала, расход вырос | Редуктор и дюзы | Модульный редуктор, передняя пробка |
| Группа расползлась без причины | Барабан или ствол | Магазины, стволы |
| Приклад люфтит или не фиксируется | Петля | Петля складного механизма, корпус УСМ |
| Спуск ведёт себя не как раньше | Нижний блок | Корпус УСМ в сборе, скоба LSA217001 |
Детали «Лешего 2» и «Феникса» не взаимозаменяемы: у «Феникса» барабан на 10 камор снизу в приклад и артикулы FX, у «Лешего 2» — 8 камор сбоку и артикулы LSA. Общая номенклатура фактически одна — дюзы. Стволы первого «Лешего» сюда тоже не встают: 12 мм против 14 мм и другой перепуск.
Частые вопросы
Как понять, какой у меня редуктор — старого образца или модульный?
У модульного редуктор встроен в заредукторную камеру, и камера заметно длиннее. В каталоге это два разных подраздела с несовместимыми артикулами, поэтому дешевле прислать фото узла, чем заказать деталь наугад.
Сколько пуль в магазине «Лешего 2»?
Восемь, одинаково во всех калибрах. Ёмкость не увеличивали намеренно: производитель объясняет это точностью малого барабана и компактностью.
Что придётся менять при переходе на 6,35 или 7,62 мм?
Ствол, барабан и пластину магазина под новый калибр, переднюю пробку в сборе, если меняете её, и дюзы: сумма диаметров под крупные калибры заметно меньше.
Регулируется ли спуск на «Лешем 2»?
Только свободный ход спускового крючка отдельным винтом. Ни усилие, ни длина рабочего хода регулировке не подлежат; заводская рекомендация по свободному ходу — 4 мм, и полностью убирать его нельзя.
Винтовка ведёт себя опасно — сработала не вовремя. Что заказывать?
Ничего, пока узел не осмотрен. Стравите давление, снимите магазин и покажите винтовку мастеру: разбирать УСМ производитель не рекомендует, а подбирать деталь по описанию тут неправильно.
Напишите симптом, год выпуска и калибр — назовём артикул LSA и скажем, что взять заодно, чтобы не разбирать узел дважды. Работу можно не делать самому: смотрите услуги по настройке.
