Под одной вывеской здесь живут две разные номенклатуры: LSA у «Лешего 2» и FX у «Феникса». Раздел выстроен так, чтобы путь шёл от неисправности к узлу, а от узла — к подразделу, а не от красивого названия детали к надежде, что она подойдёт.

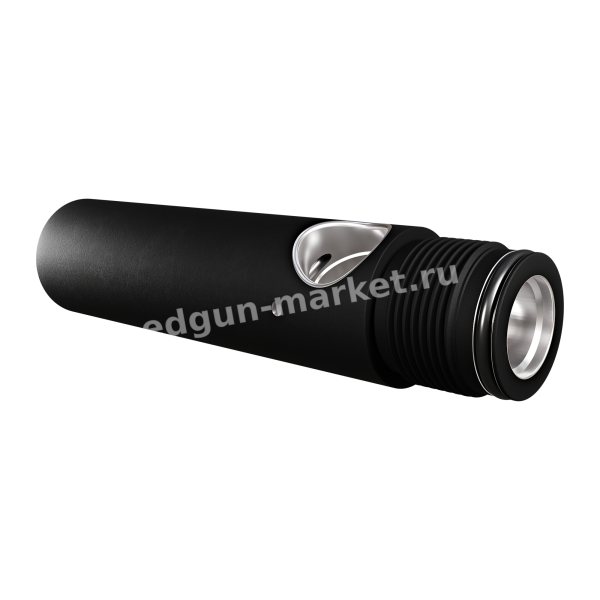

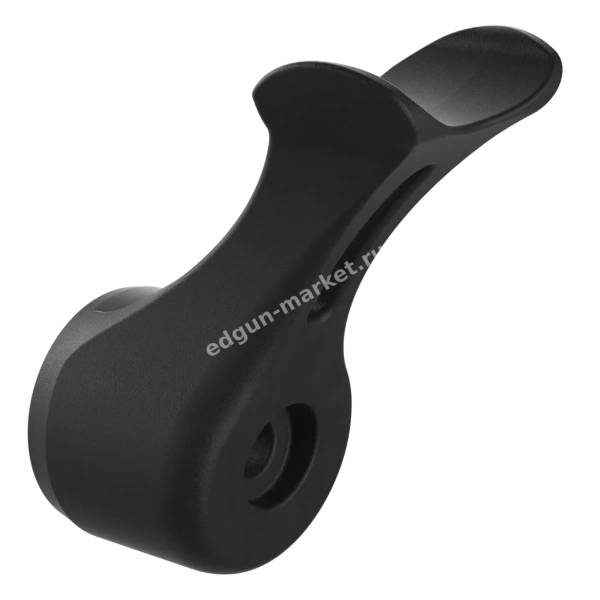

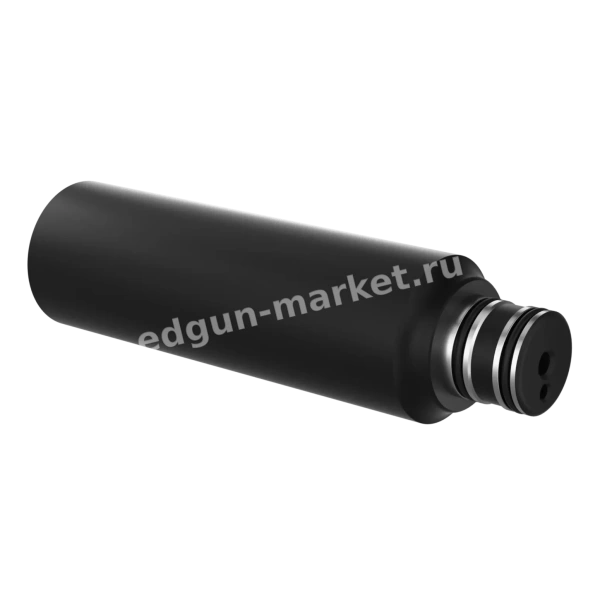

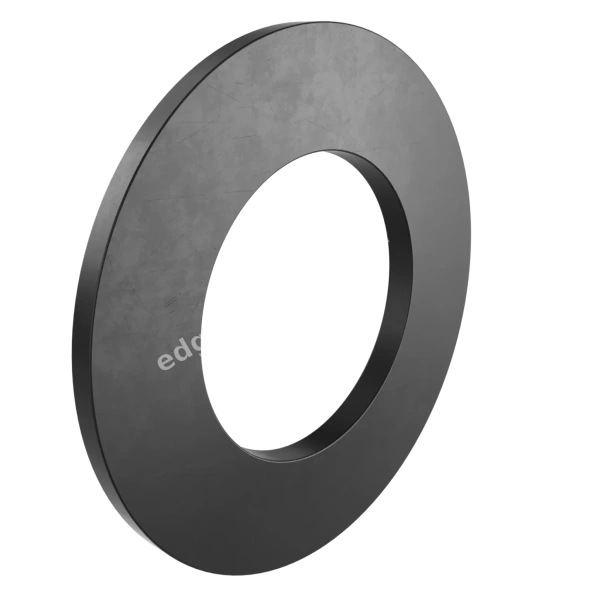

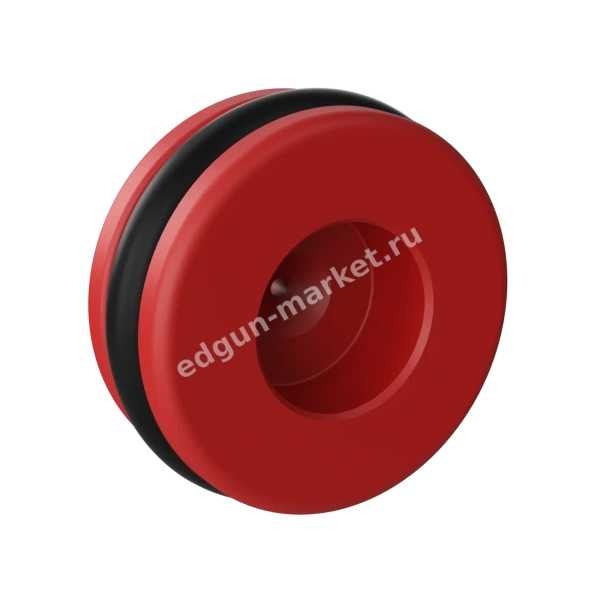

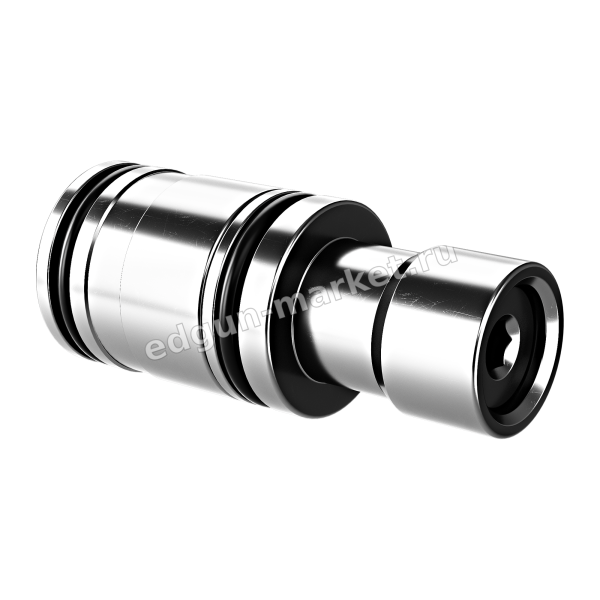

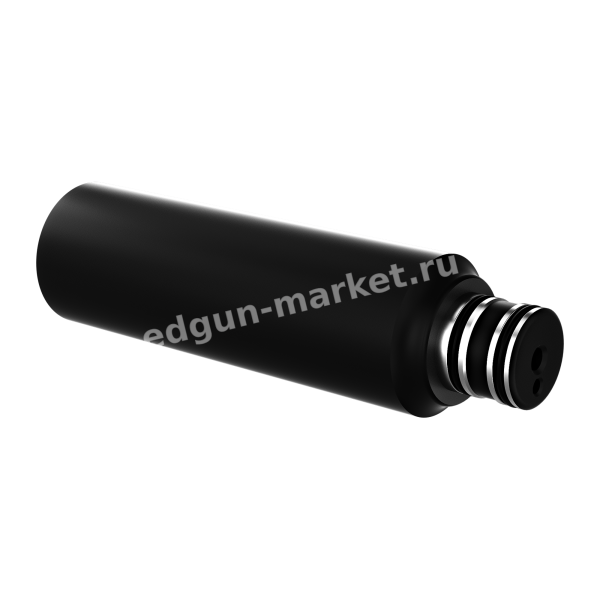

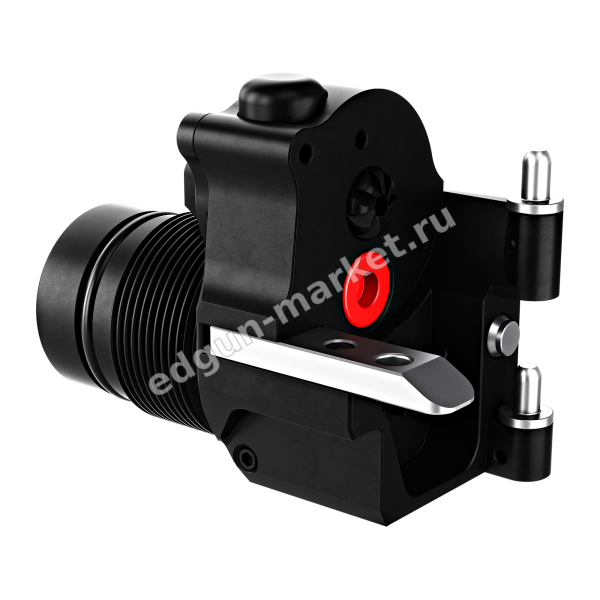

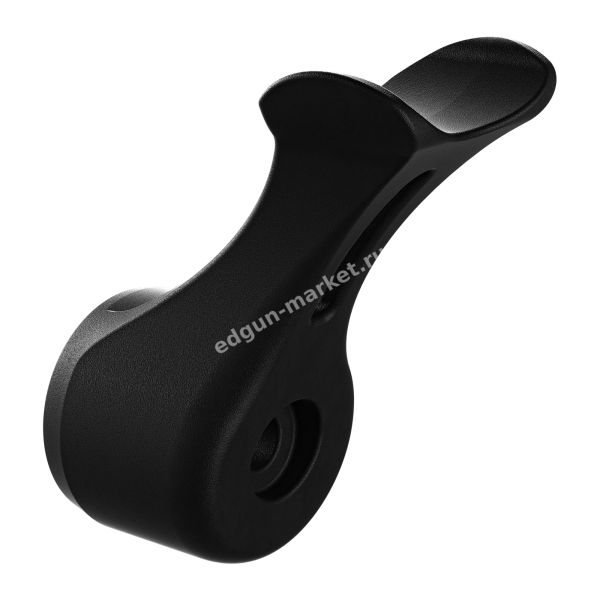

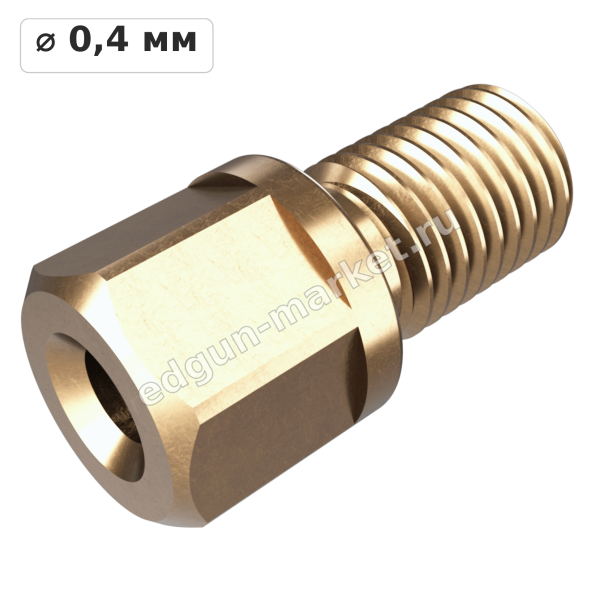

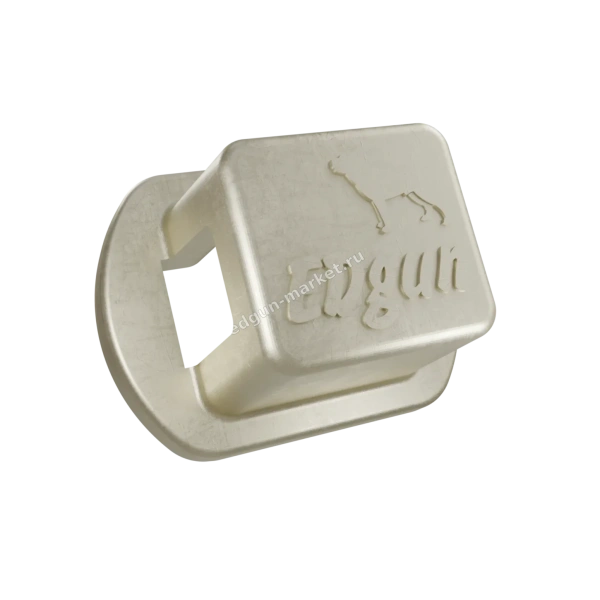

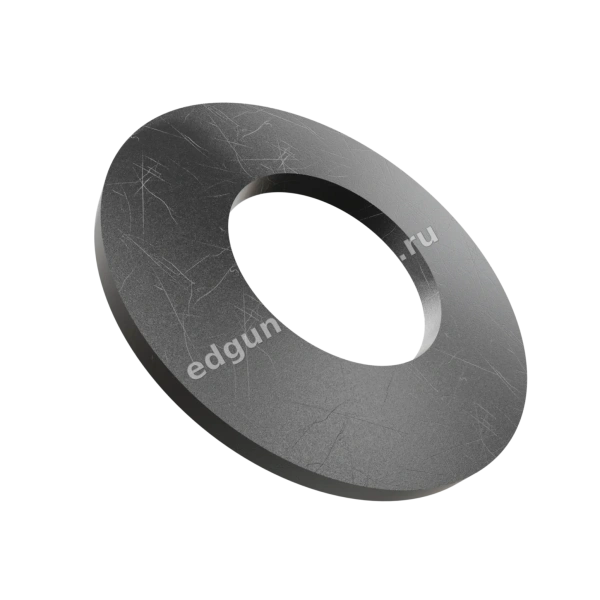

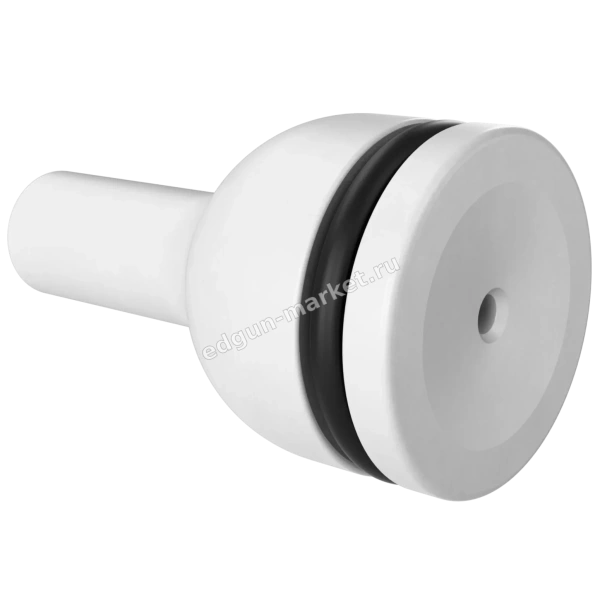

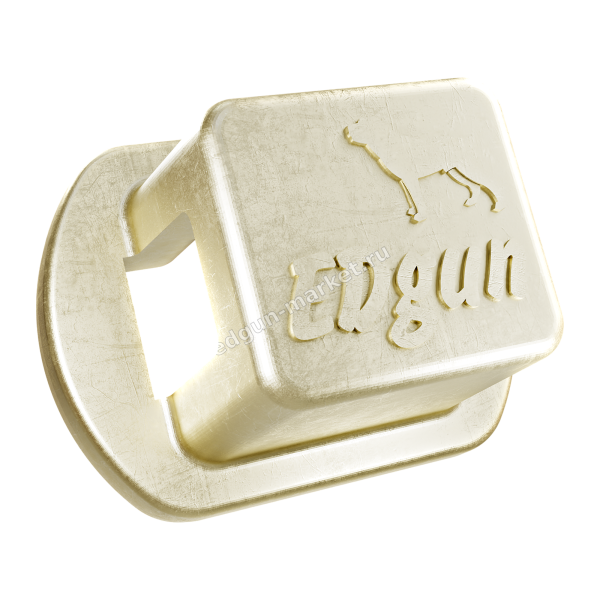

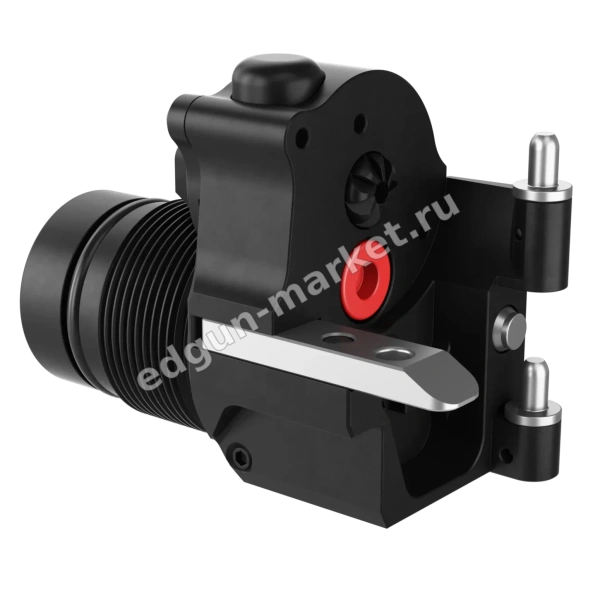

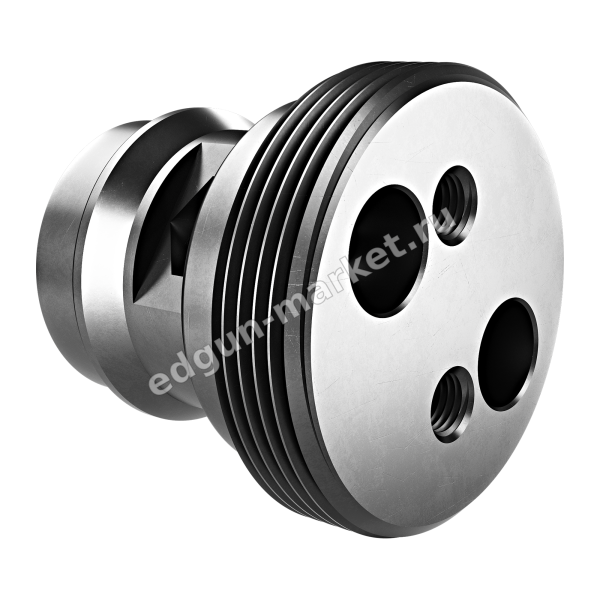

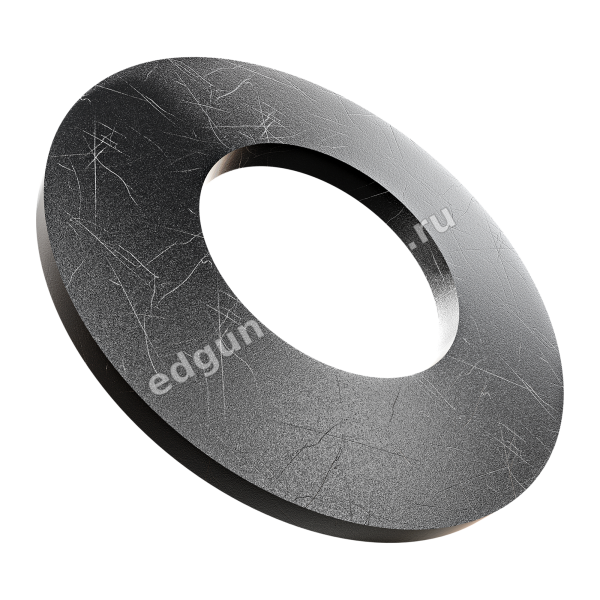

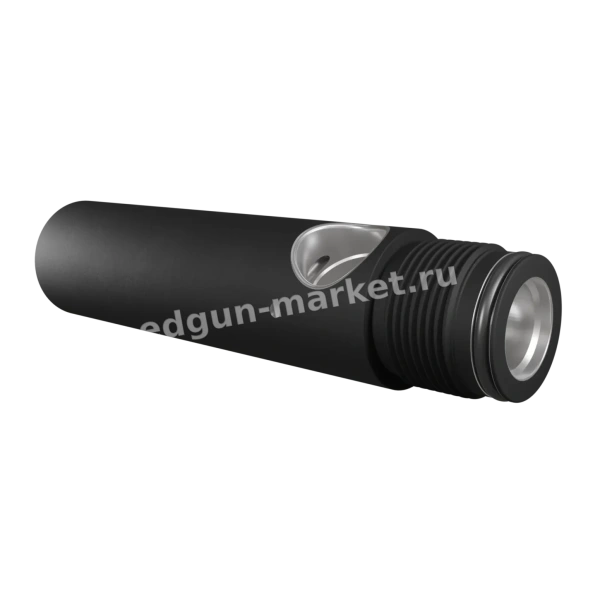

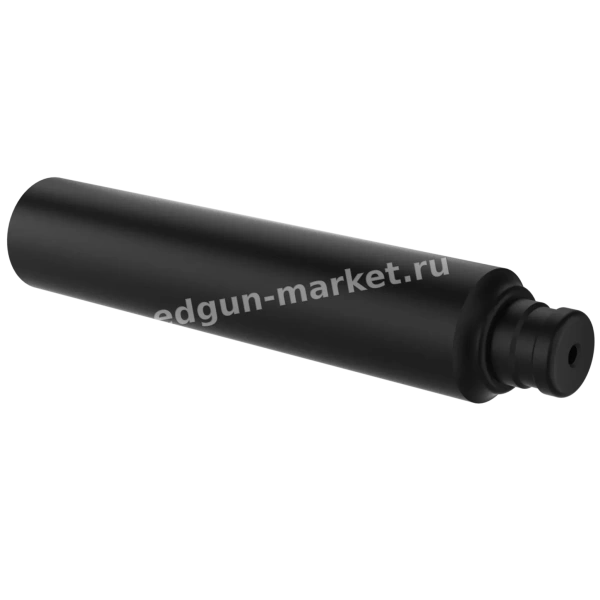

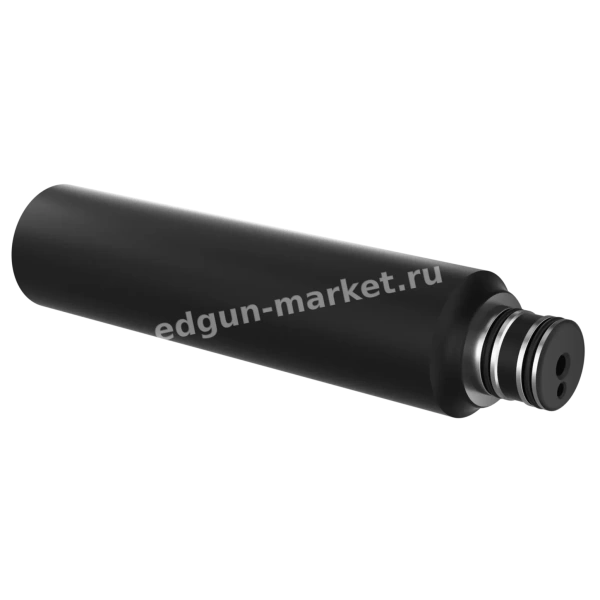

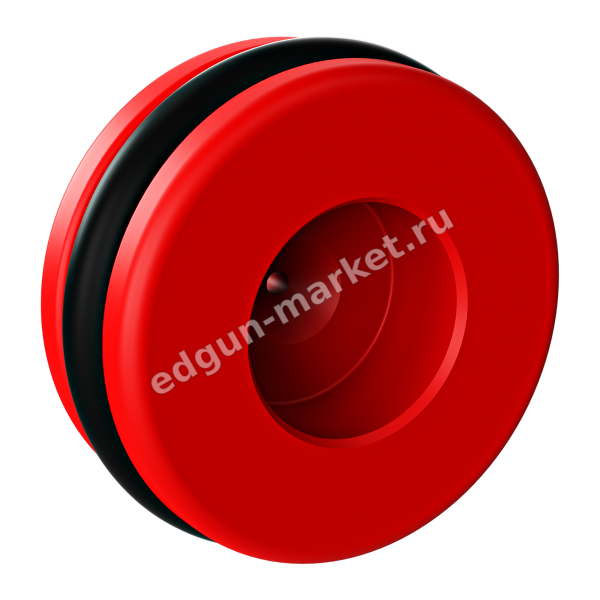

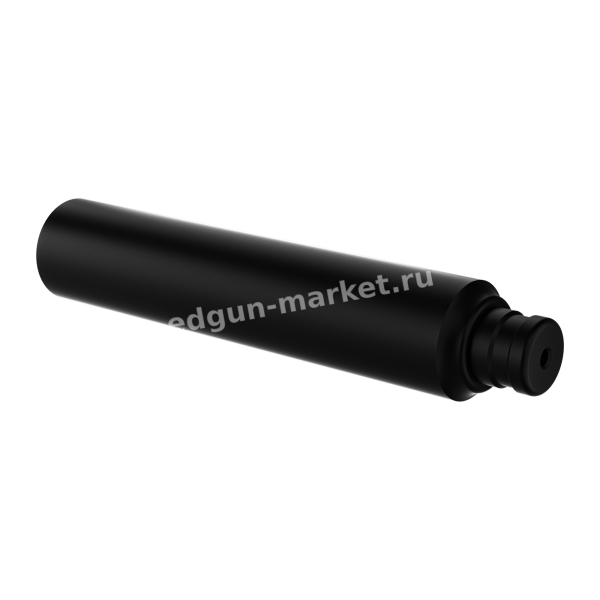

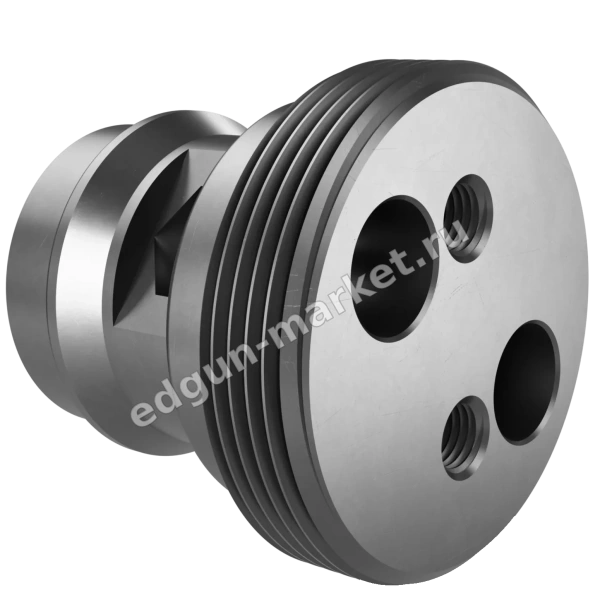

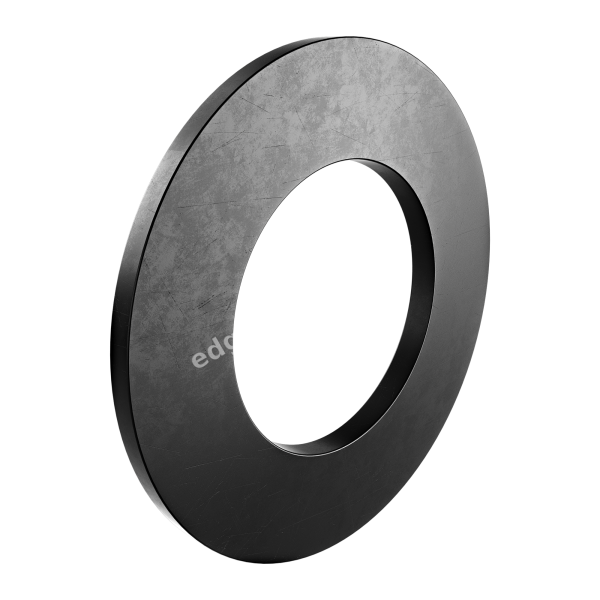

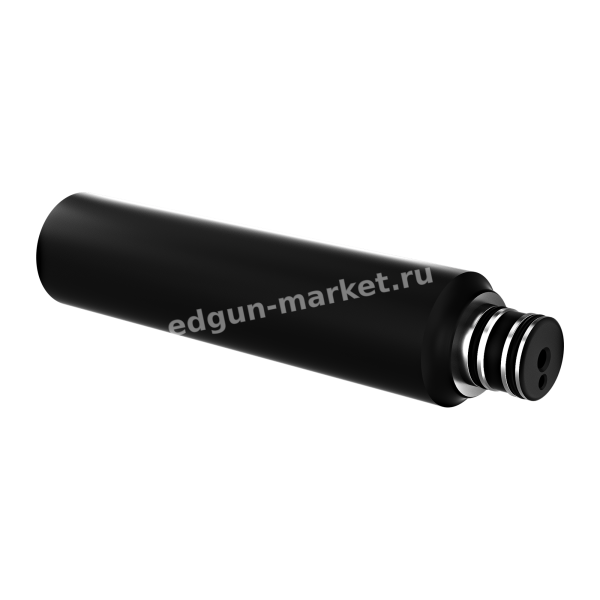

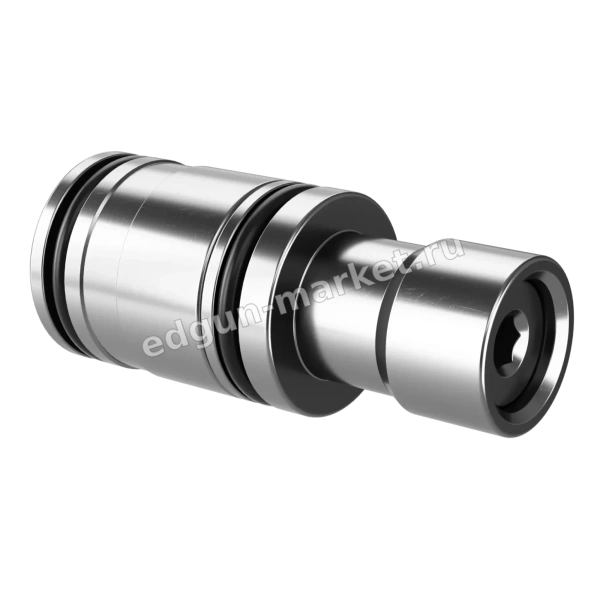

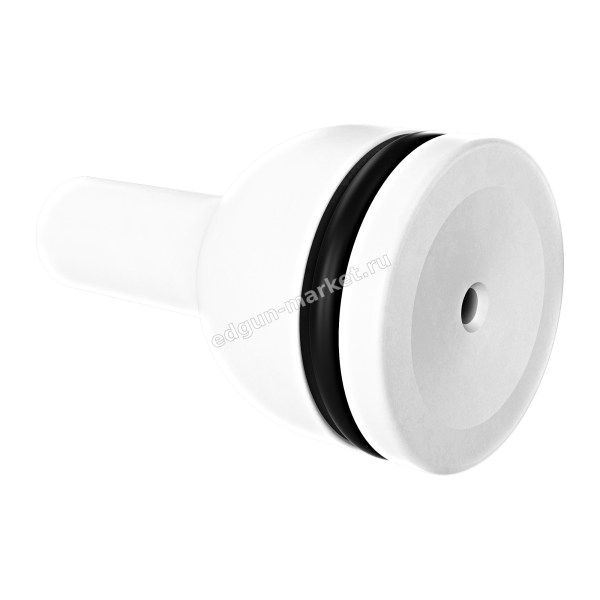

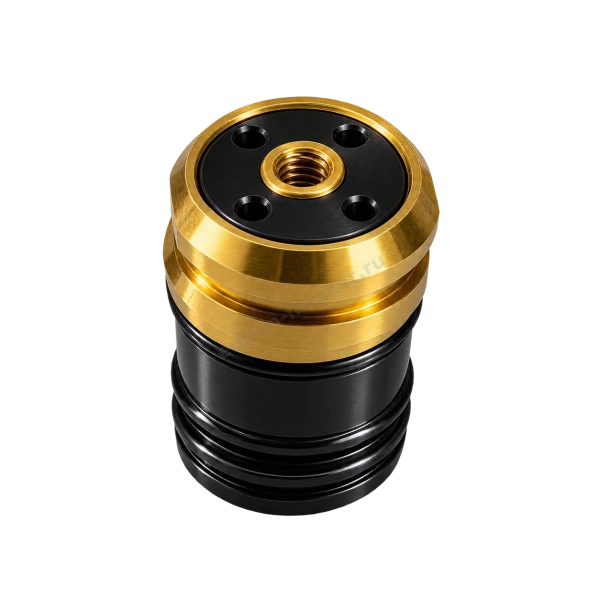

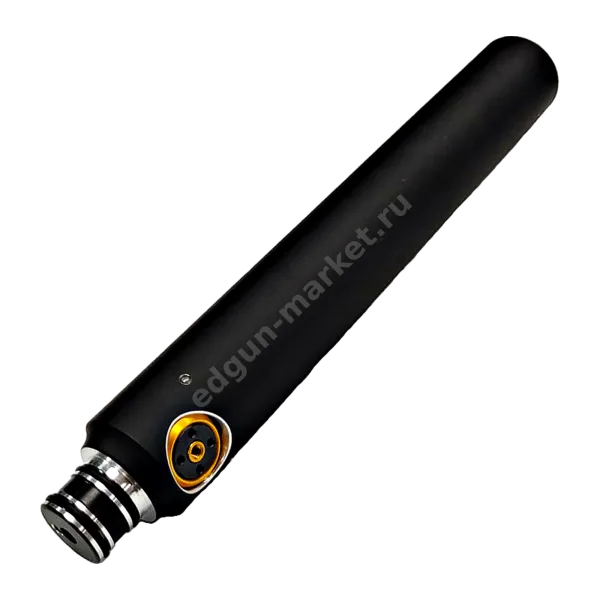

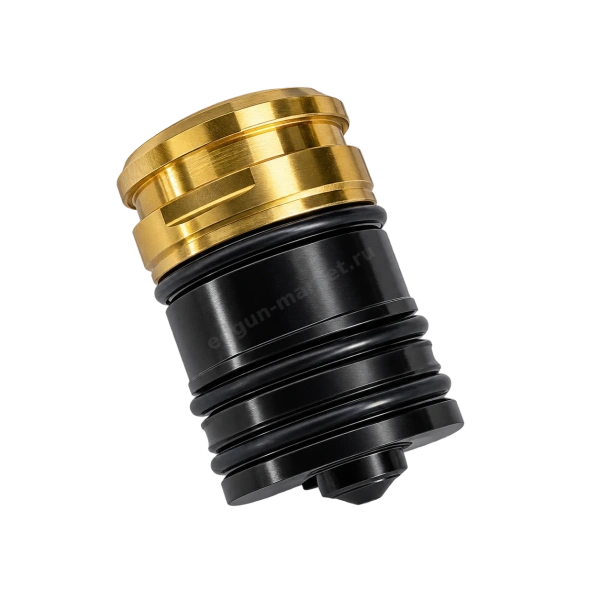

«Леший 2» разложен ровно так, как он разбирается руками. В резервуаре — трубы приклада, кронштейн крепления, латунный фильтр на входе редуктора и втулка перепуска «до 3 Дж». В модульном редукторе — седло, керамический шарик 2 мм, гильза, регулировочные шайбы и ключ регулировки; тарельчатых пружин 12,5×6,2×0,7×1,0 в пакете восемь, потому их и продают поштучно. Редуктор старого образца вынесен в отдельный подраздел, чтобы его детали не перемешивались с модульными. В передней пробке собрана вся боевая пневматика: седло основного клапана, игла, разобщитель, вертикальный поршень, замок и дюзы ряда 0,2–1,3 мм.

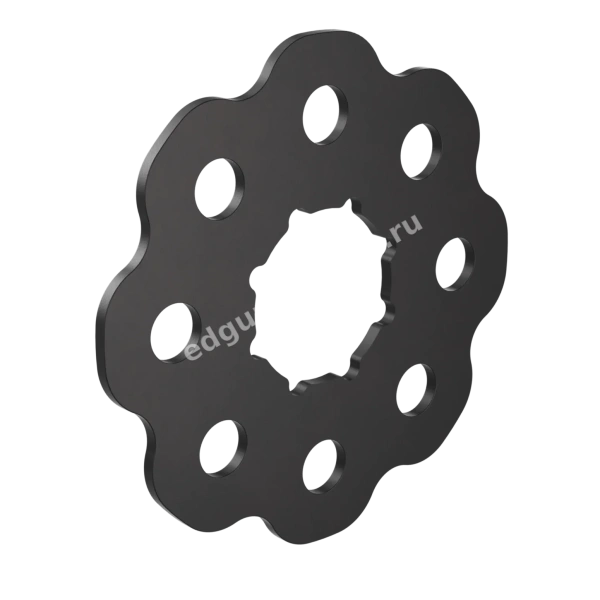

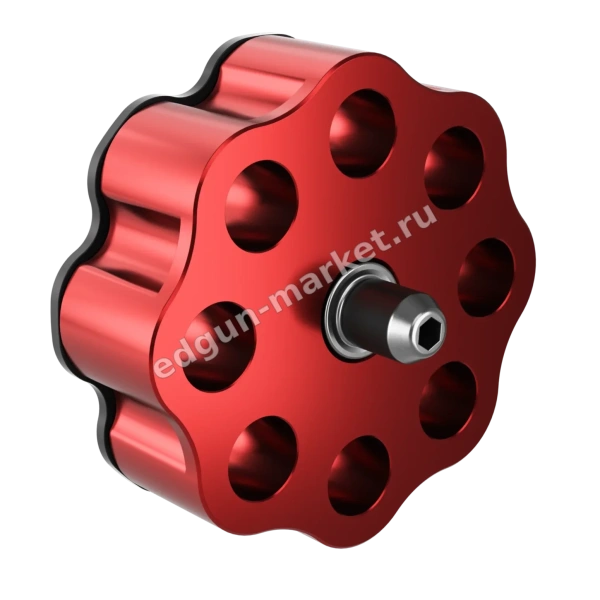

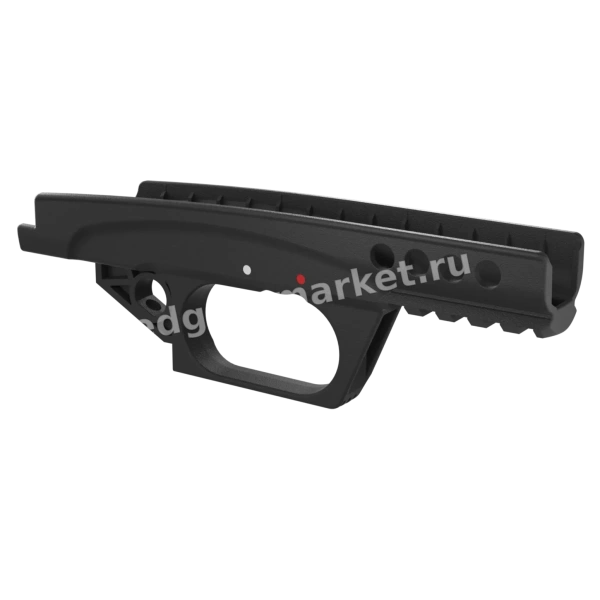

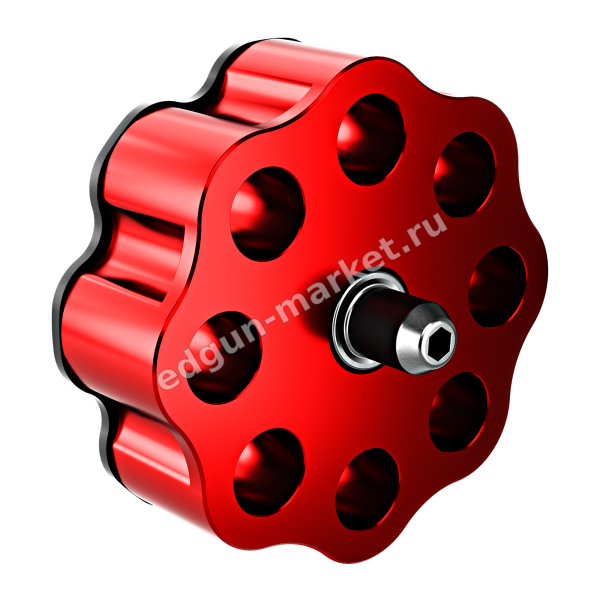

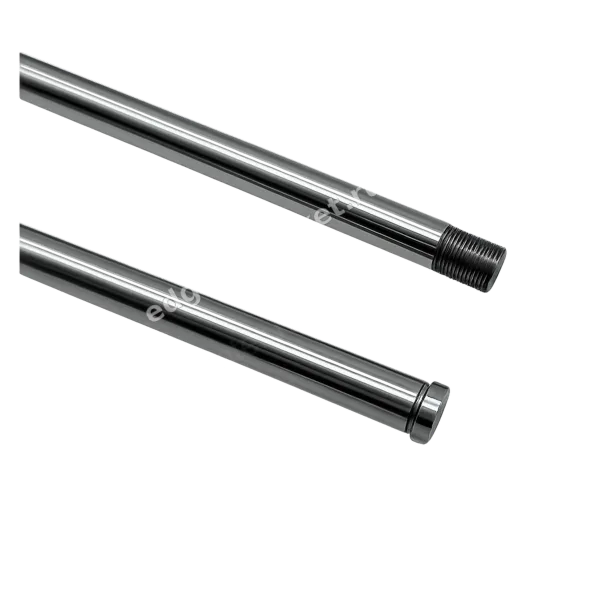

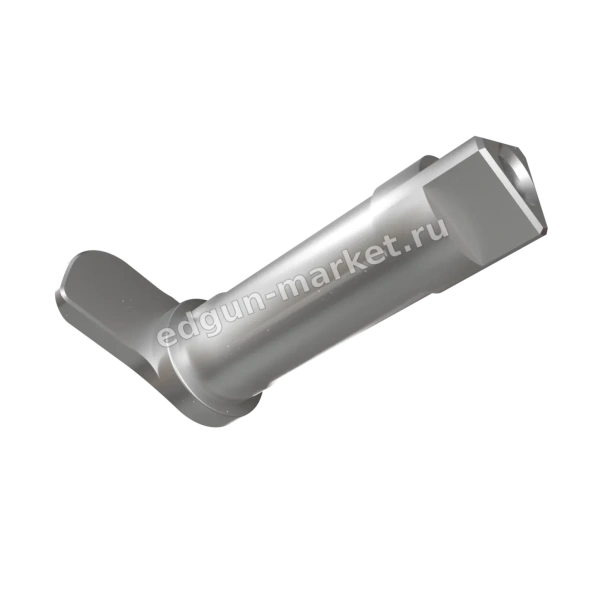

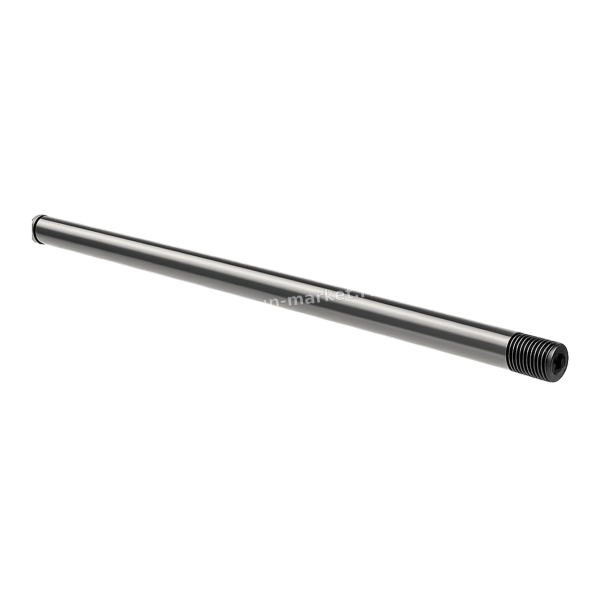

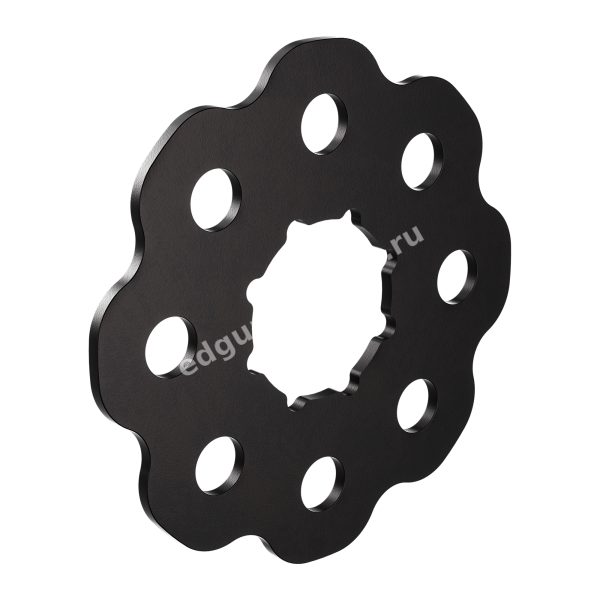

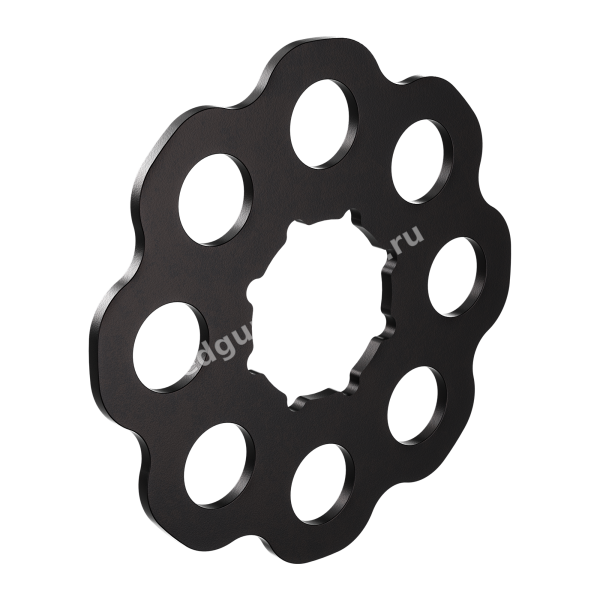

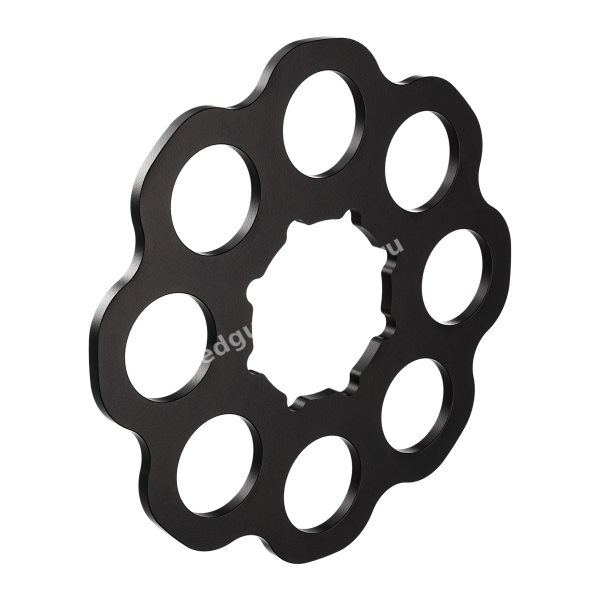

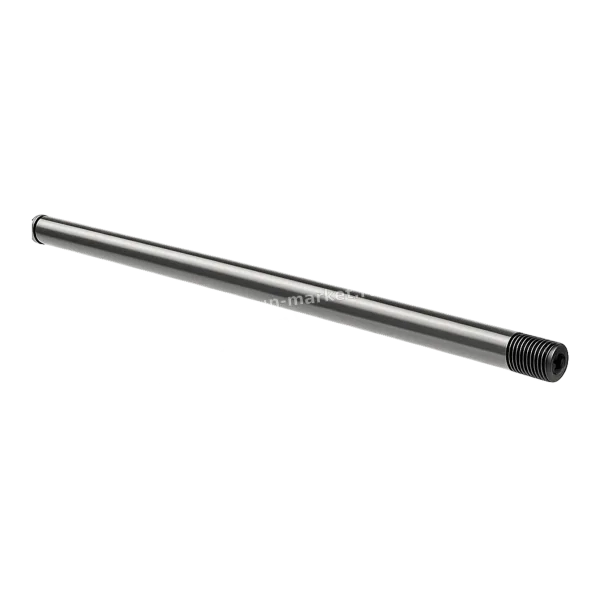

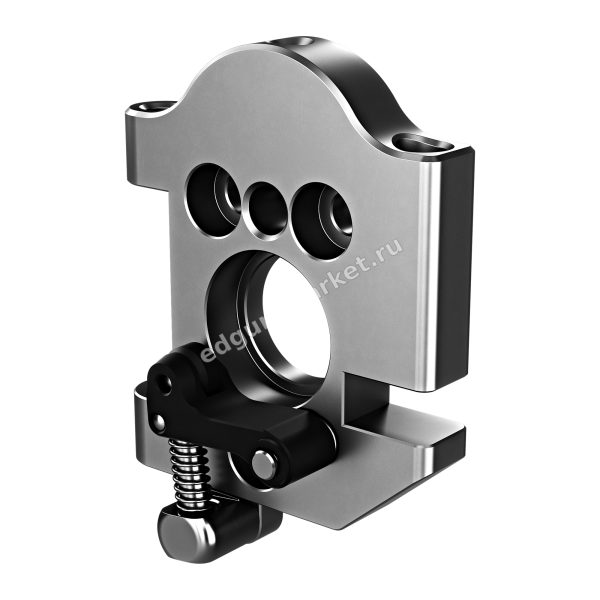

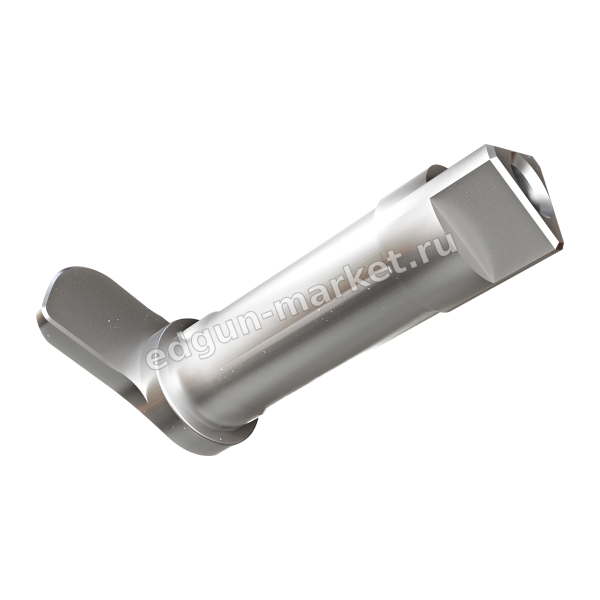

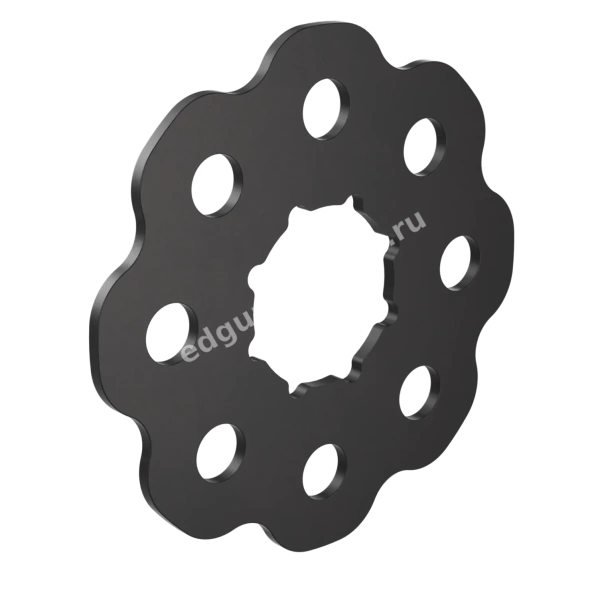

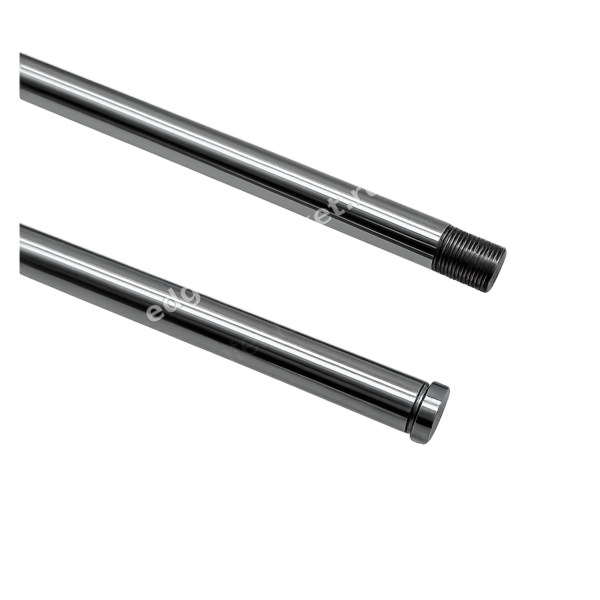

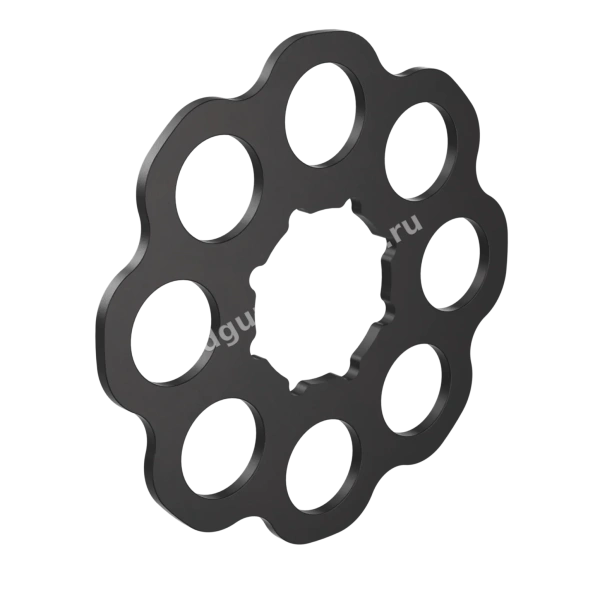

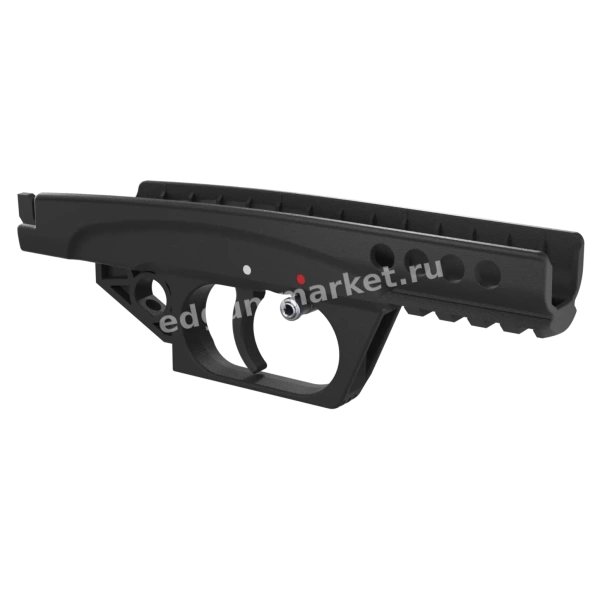

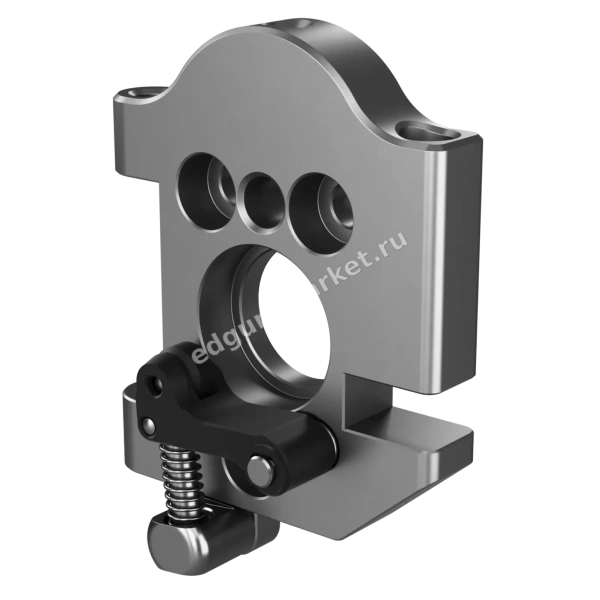

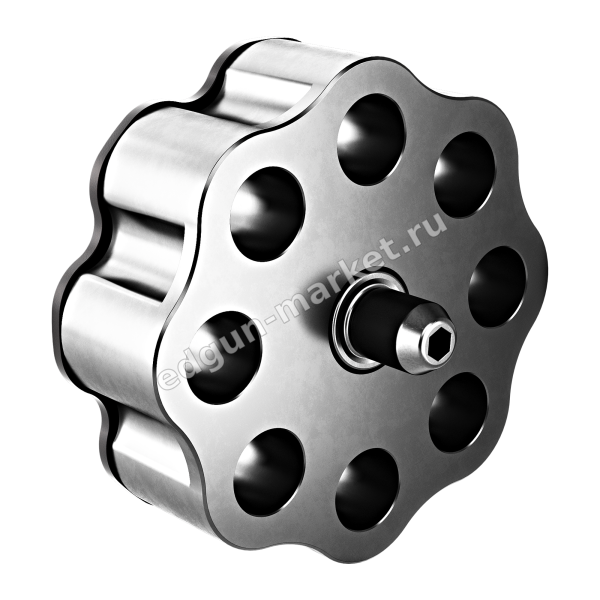

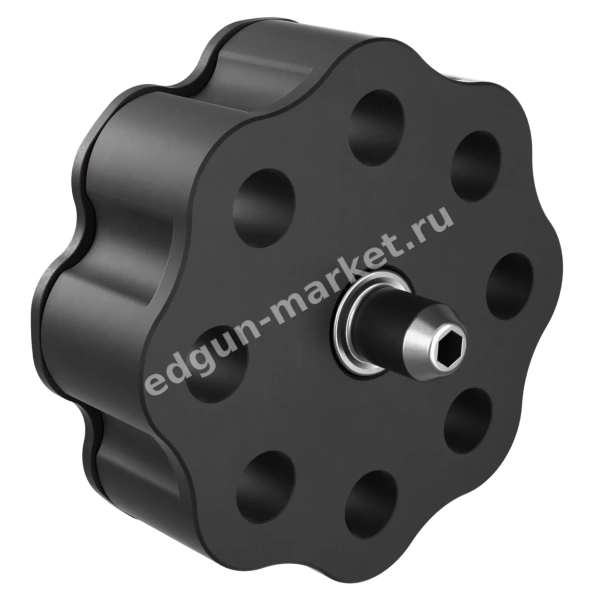

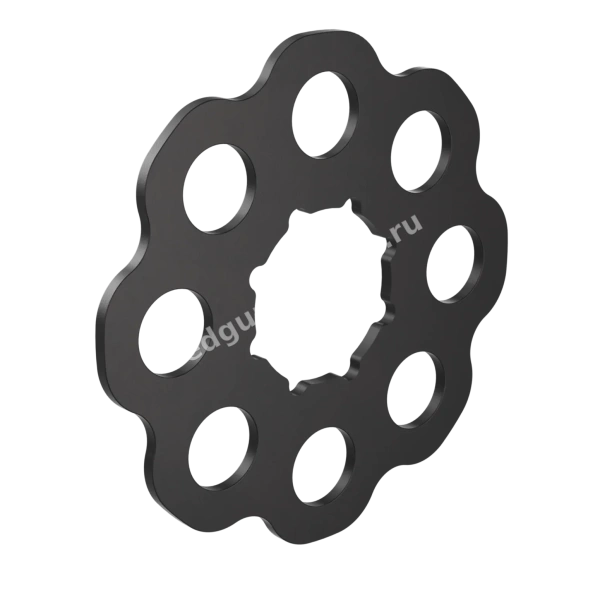

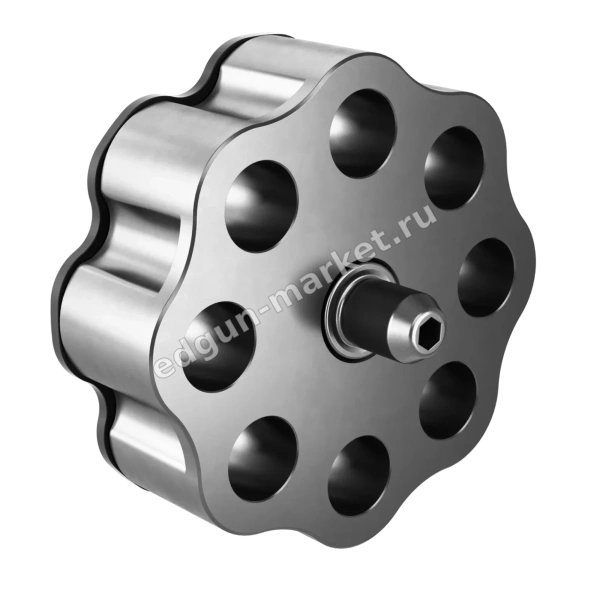

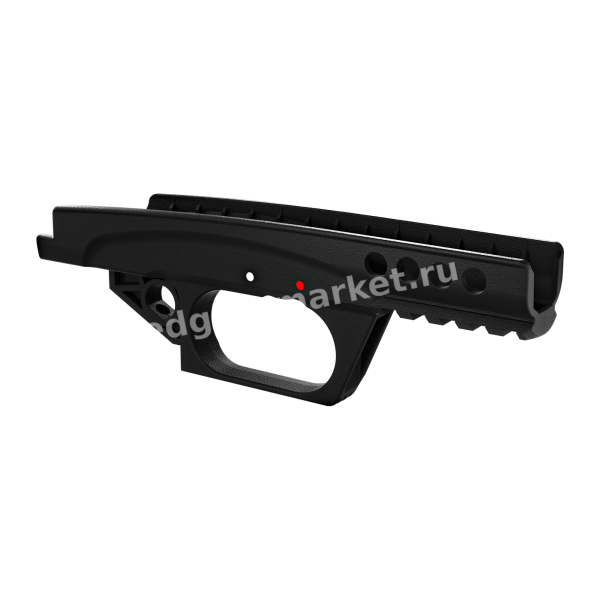

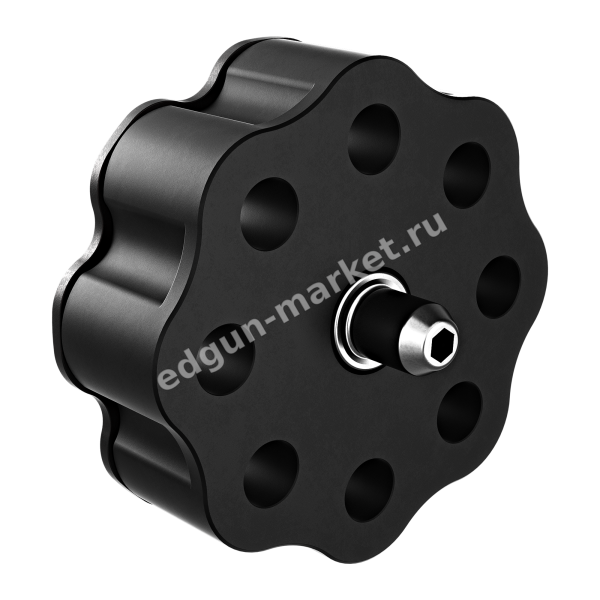

Дальше идёт механика. Магазины — барабаны по калибрам, пластины LSA205004 под каждый калибр отдельно и магнит, который эту пластину держит. Петля отвечает за складывание: в ней три оси с похожей внешностью и разными номерами, взаимозаменяемости между ними нет. В корпусе УСМ лежит ось фиксации приклада, в стволах — сменная часть платформы с дульной резьбой M14×1,25, а РТИ и ремкомплекты закрывают то, что изнашивается по кругу.

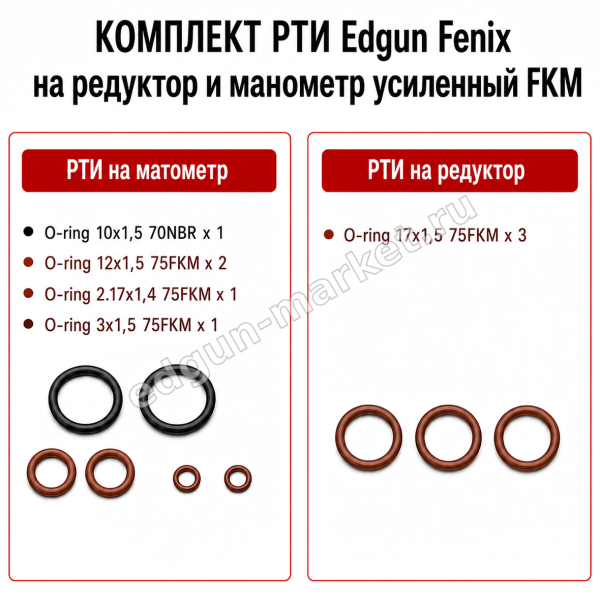

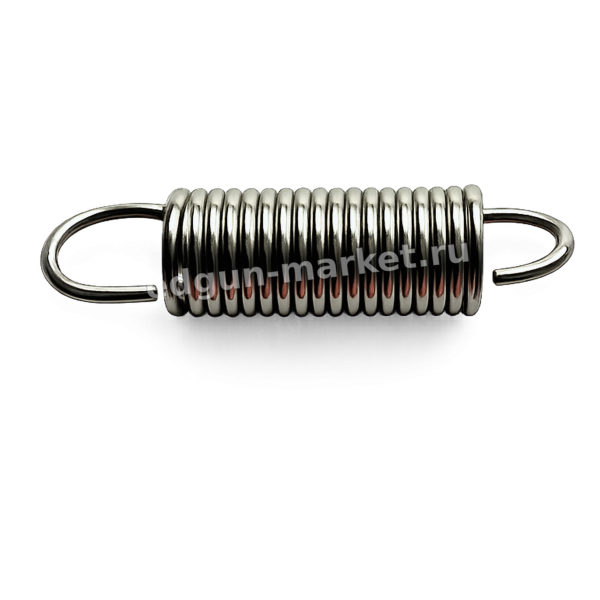

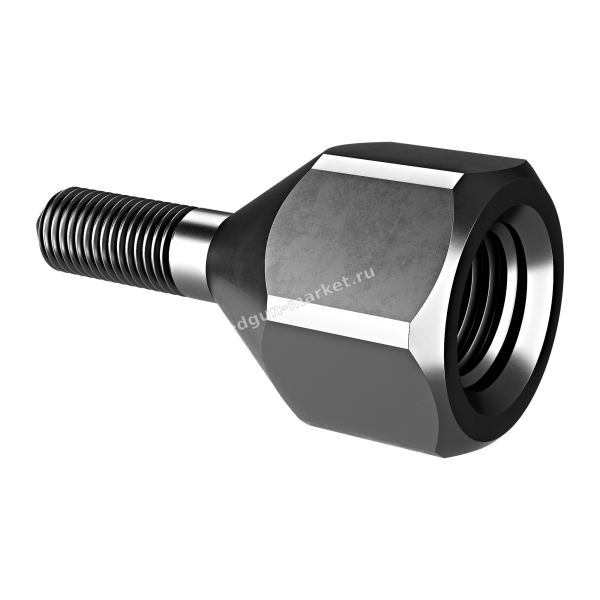

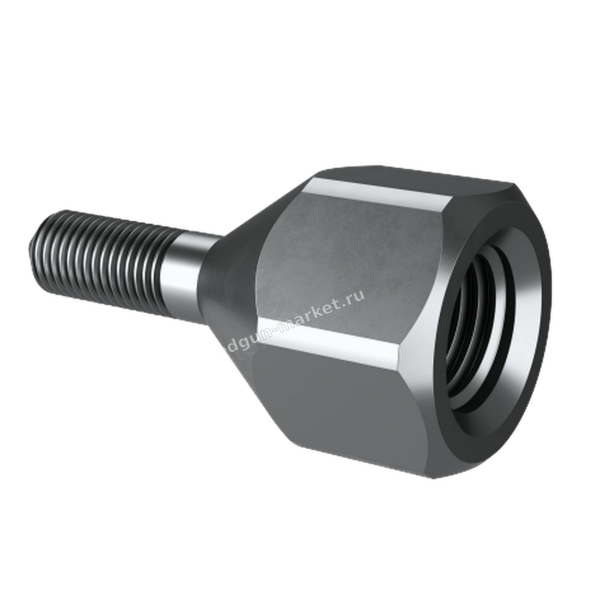

У «Феникса» подраздел один, и это не пробел склада: заводская номенклатура по модели действительно короткая. Барабан на 10 камор, переводчик с отдельной пружиной, боевой клапан FX122102, две втулки перепуска с разными номерами, игла LSA222003-F, переходник под манометр AKS001205-F и усиленное РТИ в двух комплектностях — только на манометр с редуктором и на всю винтовку. Суффикс -F в номере не украшение: игла «Лешего 2» ходит под тем же базовым номером и стоит других денег, так что читать артикул надо до последнего символа.

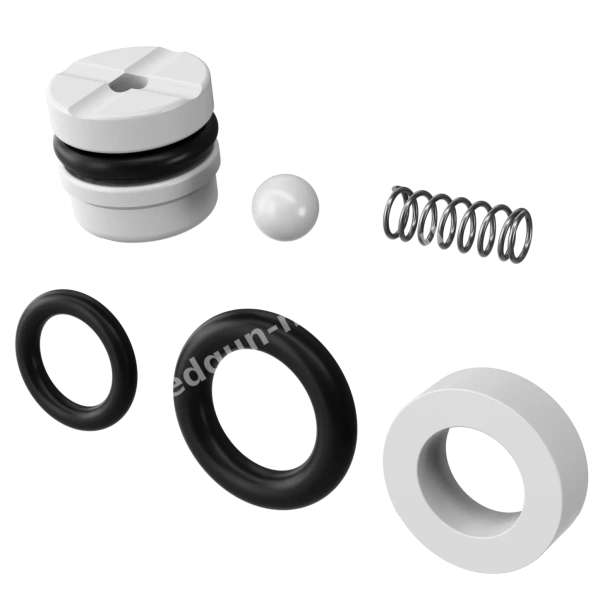

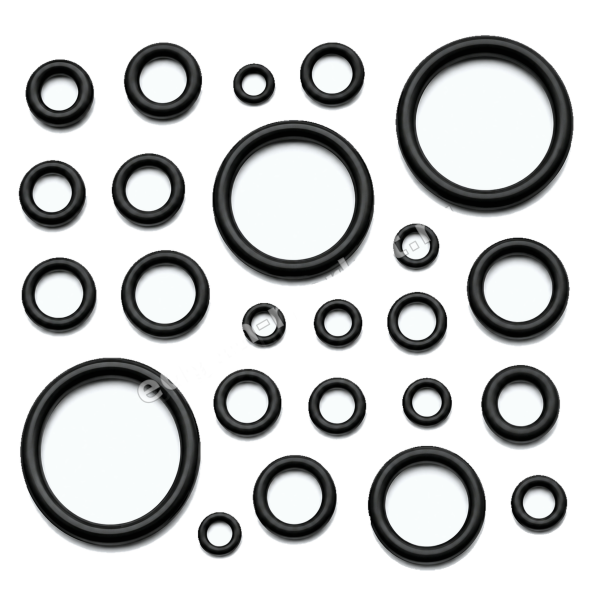

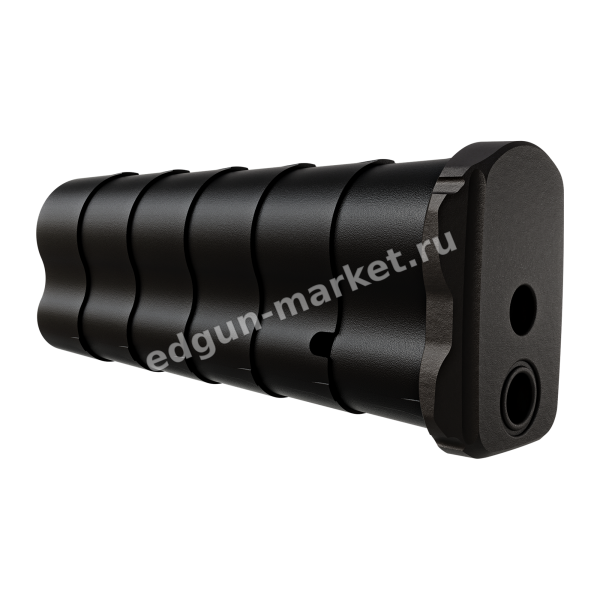

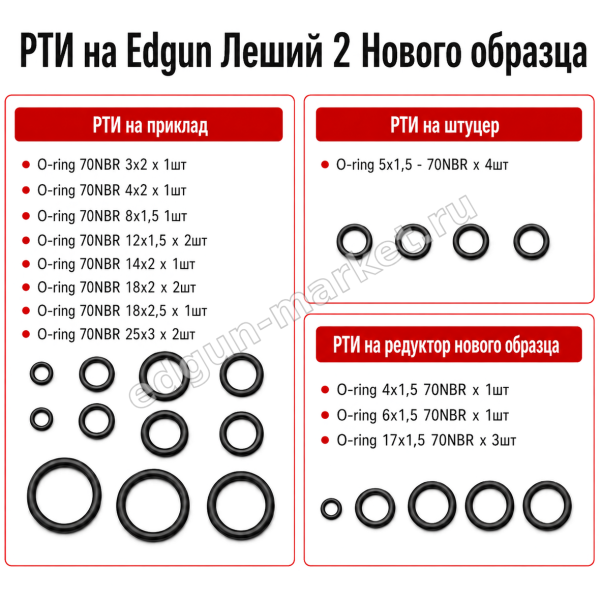

Общая у двух платформ — клапанно-редукторная часть. Модульный редуктор конструктивно один и тот же узел, ключ его регулировки тоже один, дюзы LSA222013 заведены единой номенклатурой на обе модели, рядом с ними — латунный фильтр M20×1,5, керамический шарик и ремкомплект редуктора нового образца. Всё, что связано с подачей пули и стволом, — разное: 8 камор сбоку в корпус против 10 снизу в приклад, свой ствол, своё дульное устройство. Второй вопрос после модели — поколение узла: РТИ «Лешего 2» лежит в трёх исполнениях, а часть деталей свежей передней пробки в предыдущую не встаёт.
Как дойти от симптома до детали
- Скорость поплыла, расход выросЭто разговор про редуктор, а не про дюзу: смотрят посадку шарика на седло и кольца штока. Дюзу трогают, когда меняют пулю или калибр, а не когда винтовка «стала другой» сама по себе.
- Давление уходит между выходамиНачинают с уплотнений: кольцо 5×1,5 на штоке редуктора и колечки заправочного штуцера нагружены сильнее прочих. Падение на 10–20 бар сразу после заправки — это остывание воздуха, а не утечка.
- Один выстрел — и барабан не провернулсяУ «Лешего 2» причина обычно в переводчике и разобщителе, иногда — в ослабших винтах петли. У «Феникса» первой смотрят втулку перепуска — треснувшая или посаженная с перекосом, она ведёт себя именно так.
- Механика застучала после подъёма давленияПризнак того, что уставку задрали выше рабочего коридора. Следом ломается шарик переводчика, потом поршень — вернуть давление обратно дешевле, чем менять узел.
- Поколение неизвестноСфотографируйте узел до оплаты: седло с прорезями и шарик 2 мм — одна ревизия, седло без прорезей и шарик 3 мм — другая, и шток от первой до второго не достаёт.
Симптом, узел и подраздел
| Что видно владельцу | Какой узел за это отвечает | Куда идти |
|---|---|---|
| Слышно травление, винтовка сдувается за ночь | Уплотнения передней пробки и редуктора | РТИ и ремкомплекты |
| Скорость гуляет от барабана к барабану | Седло, шарик и пружины редуктора | Модульный редуктор |
| Пули выпадают из камор, группа расползлась | Барабан и пластина под калибр | Магазины |
| Не фиксируется в сложенном виде, люфт приклада | Оси и зацеп складного механизма | Петля |
| Разбило втулку после выстрела без магазина | Перепускной канал | Резервуары |
| Непроворот на «Фениксе», провалился спуск | Втулка перепуска, переводчик, тяга | Запчасти Fenix |
Инструкция прямо запрещает стрелять без магазина и без фиксирующей пластины: перепускную втулку разносит, а осколки идут в сторону стрелка. У новых владельцев это самая частая механическая поломка — деталь копеечная, а разбирать приходится половину узла.
Частые вопросы
Как узнать артикул запчасти EDgun?
По взрыв-схеме своего изделия и по префиксу номера: у «Лешего 2» он начинается с LSA, у «Феникса» — с FX, а общие детали ходят под номером LSA с суффиксом -F. Если маркировка стёрлась, отталкивайтесь от узла и года выпуска.
Подойдут ли запчасти «Лешего 2» к «Фениксу»?
Частично. Общие — дюзы, керамический шарик, латунный фильтр редуктора, ремкомплект редуктора и ключ регулировки. Магазин, ствол и дульное устройство у моделей разные, тут совпадений нет.
Что изнашивается в первую очередь?
Ответ дал сам производитель составом заводского ЗИПа: разобщитель, поршни, седло редуктора, шарики и мелкие кольца 4×1 и 5×1,5. Это расходники, а не поломки.
Винтовка не держит давление сутки — это брак?
Не обязательно: редукторные PCP подтравливают в заредукторный объём. Тревожный признак — потеря в десятки бар за ночь, тогда смотрят промятые уплотнения.
Встанет ли ствол от первого «Лешего»?
Нет. У второго поколения ствол толще и перепускное отверстие расположено иначе, полуавтоматическая платформа с ним не работает.
Опишите, что именно делает винтовка, назовите модель и год выпуска — сверим по взрыв-схеме и назовём артикул с учётом поколения. Если разбирать не хочется, тем же узлом займётся наш сервис.
