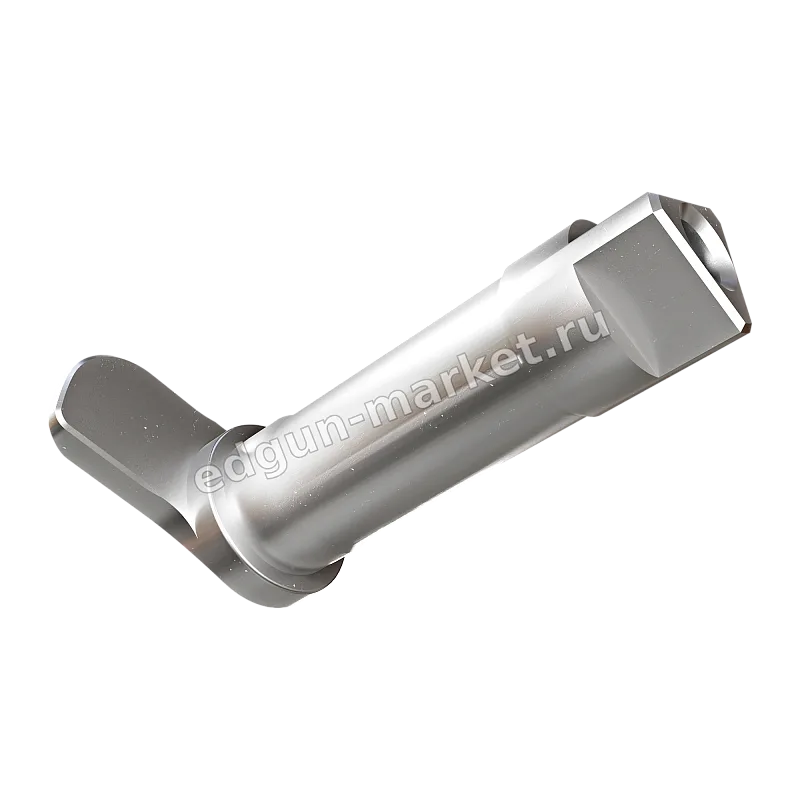

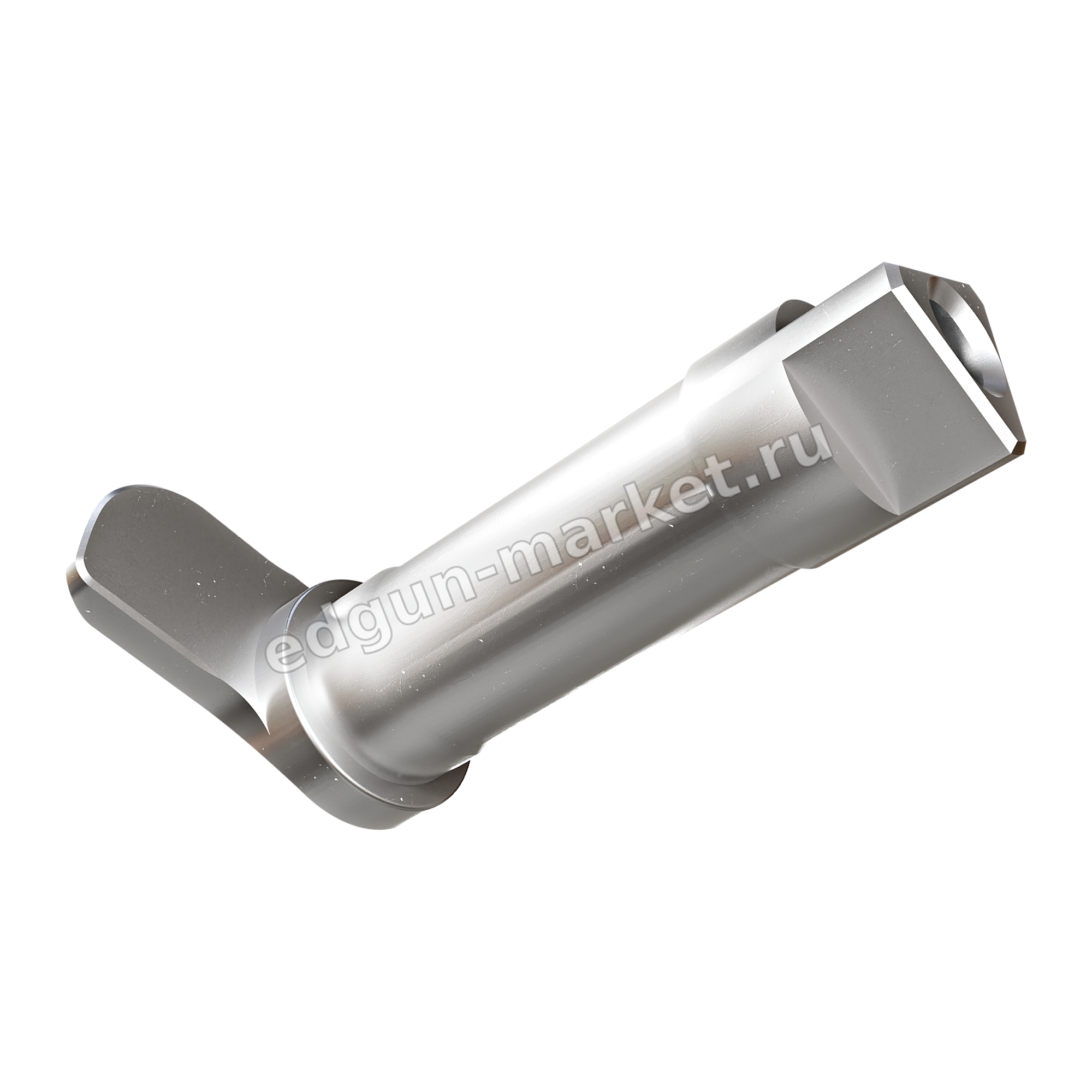

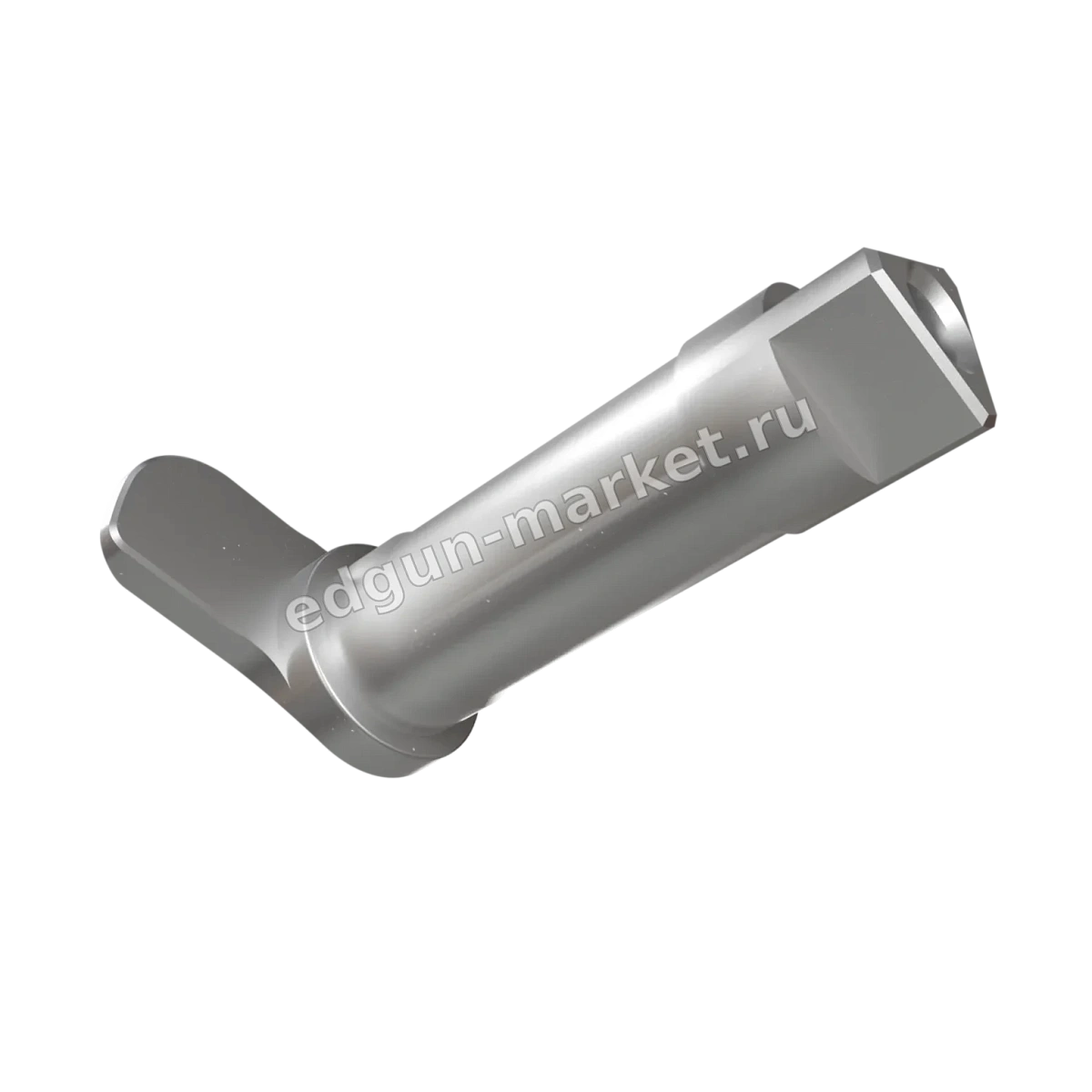

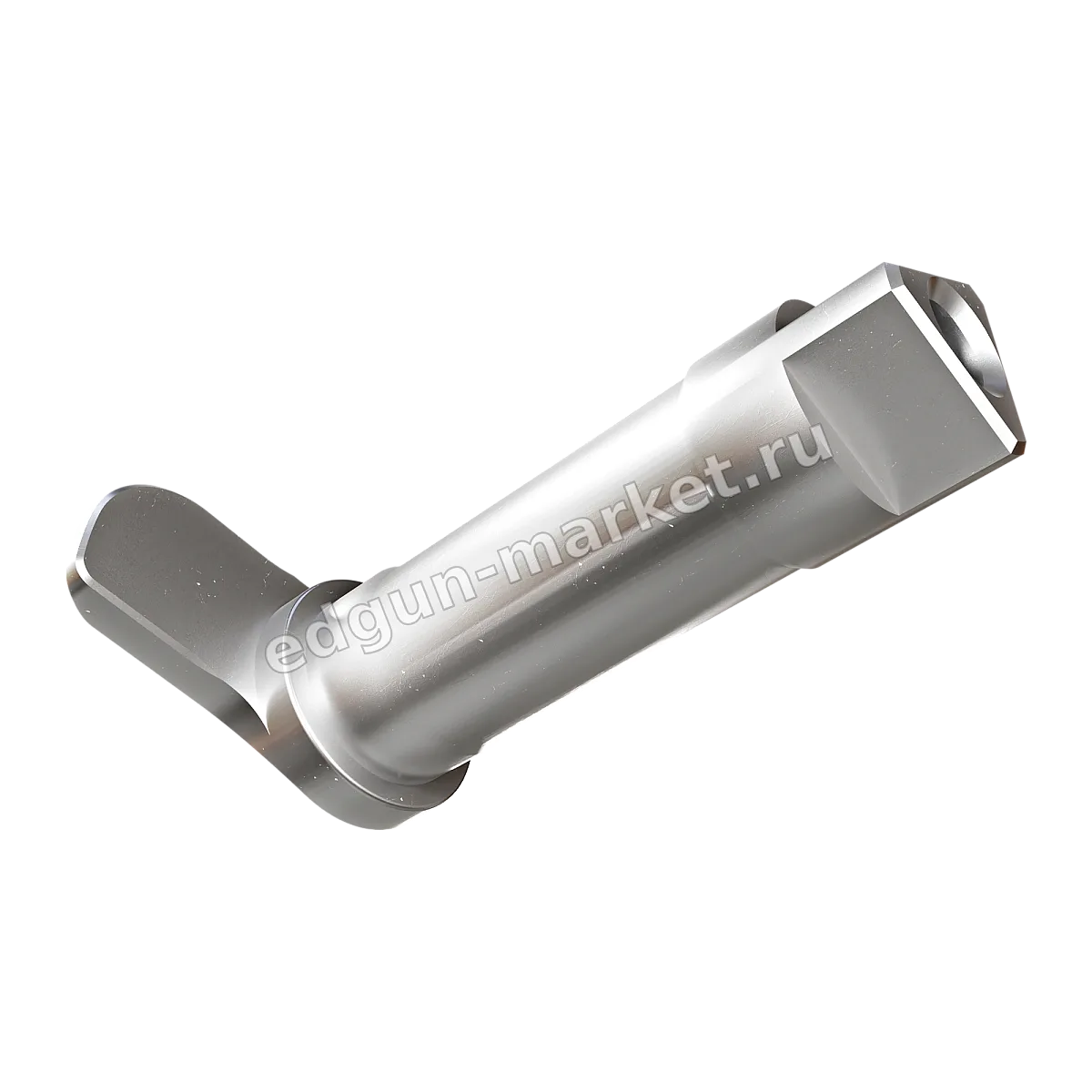

Ось фиксации приклада LSA221006 — крепление приклада Леший 2
Деталь, на которой висит приклад с резервуаром и редуктором. Её выработку регулярно списывают на складной шарнир — и меняют не то.
Вам также может понравиться
Ось фиксации приклада EDgun Леший 2 LSA221006 держит приклад-резервуар на ствольной коробке. Её берут, когда приклад начал качаться, а крепёж уже протянут.
У этой оси особый режим работы. Детали складного шарнира вращаются и стираются от трения при каждом раскладывании; эта нагружена постоянно и статически — на ней висит вся задняя часть машины с резервуаром, редуктором и заредукторной камерой. Поставили карбоновую колбу — добавили к этой массе около 430 г и сместили плечо назад. Поэтому износ идёт не по всему диаметру, а пятном, по зоне нагрузки.
Стоит она дороже деталей шарнира — порядка 1 640 ₽ против трёх с половиной сотен (цены на момент публикации), но по-прежнему в разы дешевле корпуса в сборе. Собственно, ради этого мелочь и выведена отдельными позициями: чтобы из-за одной детали не покупать целый корпус.
Диагностика делается за минуту. Разложите винтовку, затяните крепёж и покачайте приклад в стороны. Ход в месте, где приклад садится на коробку, — это ось и её посадочные места. Ход в самом сгибе, особенно с закусыванием при складывании, — соседний раздел и совсем другие индексы.
Если приклад начал люфтить
- Протяжка крепежаРазболтанные винты дают ту же качку и лечатся отвёрткой. Периодическая проверка затяжки — штатное требование инструкции.
- Разделите движенияПокачайте приклад поперёк и попробуйте сложить: поперечный ход при жёстком сгибе указывает именно на эту деталь.
- Осмотрите гнёздаРазбитое посадочное место в корпусе выработает и новую ось — тогда вопрос уже к корпусу целиком.
- Проверьте штифты рядомНедосаженный штифт в узле подачи даёт свою картину отказов и с этой осью не связан.
Ось корпуса против осей шарнира
| Признак | Ось LSA221006 | Оси петли |
|---|---|---|
| Режим нагрузки | Постоянная, массой приклада | Трение при складывании |
| Где ощущается ход | В посадке приклада на коробку | В самом сгибе |
| Что ускоряет износ | Колба и тяжёлый обвес сзади | Частые складывания |
| Сколько позиций в каталоге | Одна | Три разных индекса |
Отдельной позицией эта деталь выведена ровно для того, чтобы не менять корпус в сборе. Но если гнёзда в корпусе уже разбиты, замена оси лишь отложит ремонт: посадочное место по месту не восстанавливается, и корпус придётся брать целиком.
Вопросы про люфт приклада
Как отличить эту деталь от шарнира?
По направлению хода. Ось даёт движение в посадке приклада на коробку при жёстком сгибе; шарнир даёт ход в самом сгибе и часто вместе с закусыванием.
Нужно ли менять её при установке колбы?
Профилактически нет. Но масса задней части с колбой растёт примерно на 430 г, и появившуюся после установки качку проверяют в первую очередь здесь.
Подойдёт ли деталь к «Фениксу»?
Нет. У «Феникса» (Fenix) складного приклада нет вовсе, а запчасти идут по индексам FX.
Что ещё в этом узле меняется отдельно?
Пластиковая скоба УСМ LSA217001 — самостоятельная позиция. Корпус в сборе берут только при повреждении самого корпуса или сорванной резьбе.
Одно движение приклада вбок и одна попытка сложить — этого достаточно, чтобы понять, нужна вам эта деталь или соседний раздел. Напишите, что получилось.
