Модульный редуктор LSA282600 — начинка узла без камеры
Механика редуктора отдельно от трубы: то, что берут, когда камера цела, а держать уставку узел перестал. Общий узел для «Лешего 2» и Fenix.
Вам также может понравиться

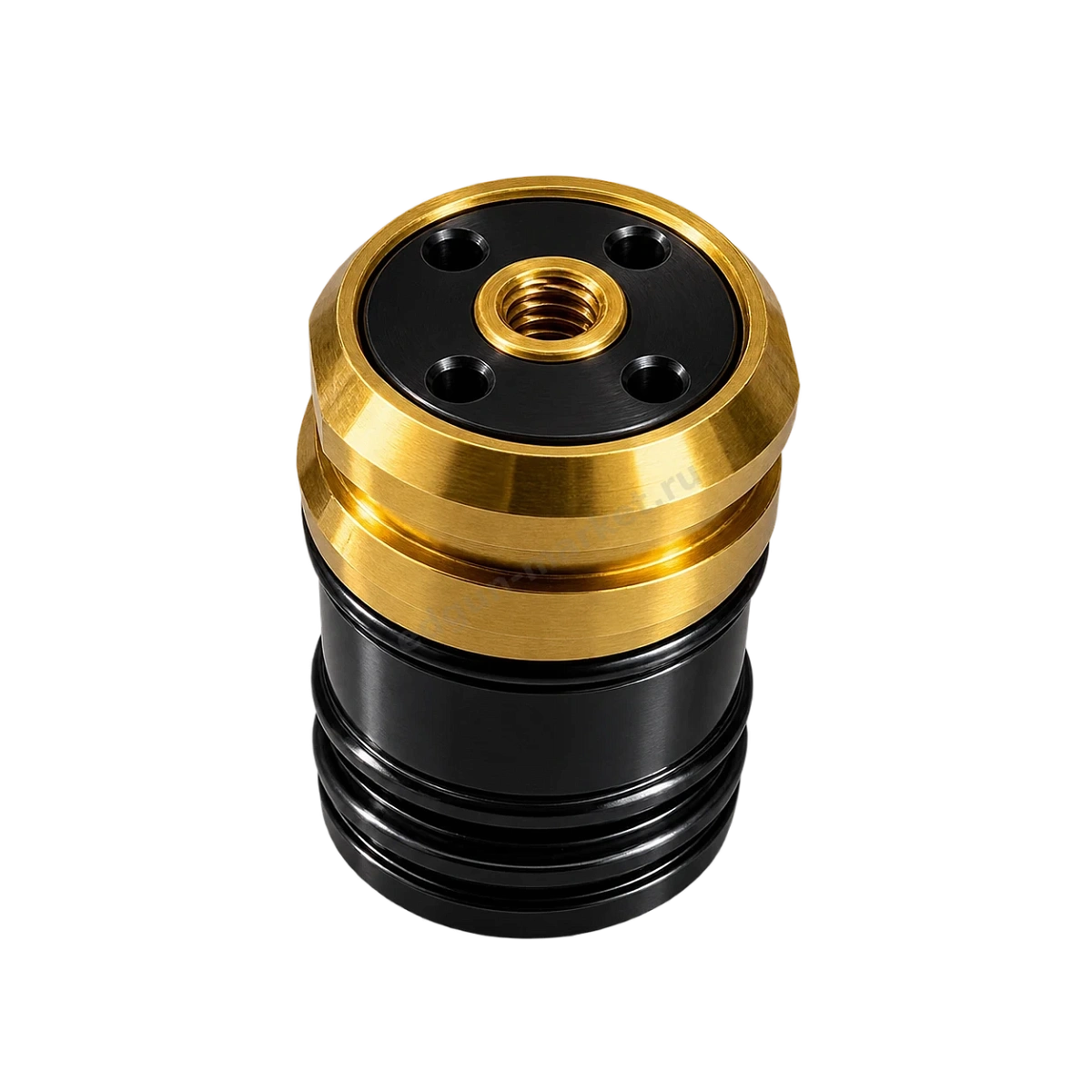

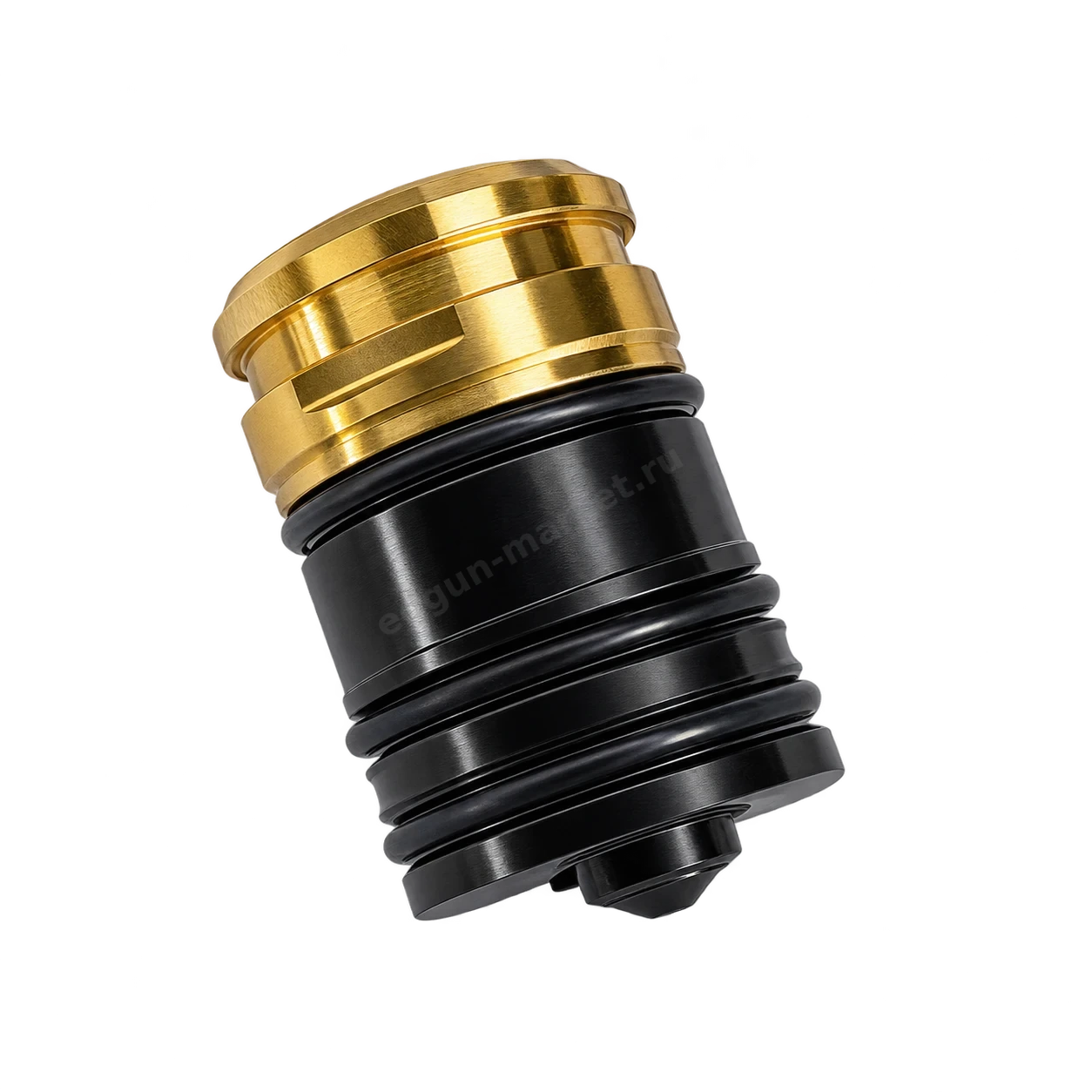

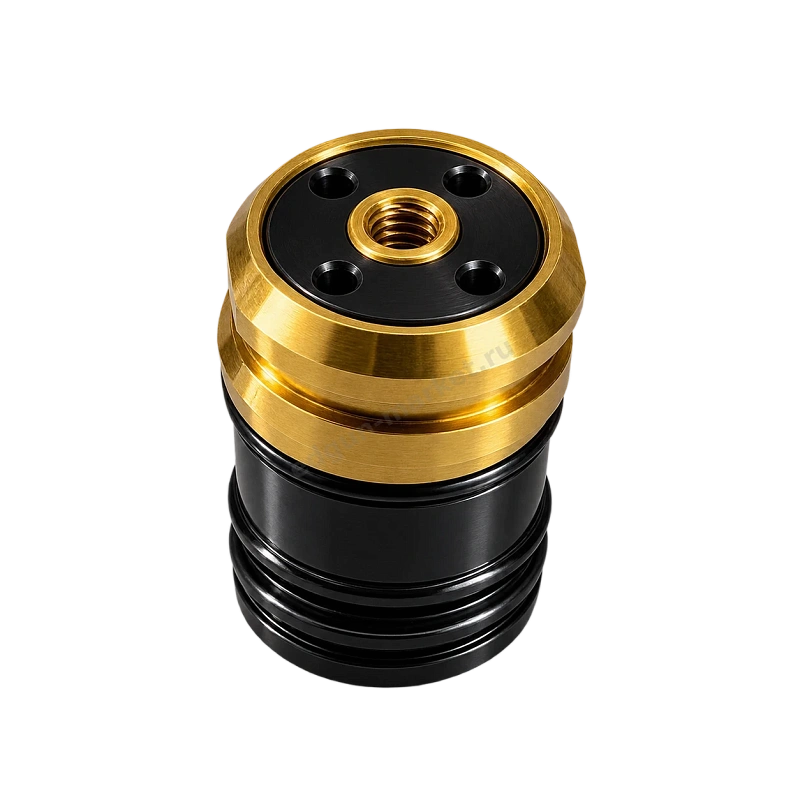

Модульный редуктор в сборе EDgun Леший 2 LSA282600 — начинка узла без камеры: регулировочный винт, шток, запирающая пара, пакет пружин и фильтр в общей гильзе. Берут, когда труба в порядке, а давление узел держать перестал.
По взрыв-схеме внутри собраны: регулировочный винт LSA282502, гильза LSA382503, шток ⌀8, седло LSA382508, гильза LSA282531, фильтр LSA282532, пружина LSA282633 с упором LSA282634, восемь тарельчатых пружин 12,5×6,2×0,7×1,0, кольца 4×1,5, 6×1,5 и три по 17×1,5, керамический шарик ⌀2. Пакет тарельчатых пружин задаёт усилие на штоке, шарик с седлом отсекают поток, винт двигает точку равновесия — это и есть уставка.
Узел общий для двух платформ: в документации он ходит как LSA282600 у «Лешего 2» и LSA382600 у Fenix, ключ регулировки тоже один. Отсюда двойные подписи на расходке — седло, шарик и фильтр помечены сразу под обе винтовки.
Что сделать до замены механики
- Исключите заправочный штуцерМелкое кольцо в порту травит так же незаметно, как редуктор. Проверяется быстрее и стоит несопоставимо дешевле.
- Стравите резервуарРазбирать узел под давлением нельзя. Стравливают через гужон сброса или выстрелами до нуля.
- Запомните исходное положение винтаОтсчитайте обороты от текущей точки до упора — вернуться к прежней настройке потом будет заметно проще.
- Соберите на чистомПыль внутри узла кончается вторым заходом с разборкой: кольца смазывайте нейтральной силиконовой смазкой.
- Выставьте уставку зановоПосле замены механики прежнее положение винта не означает прежнее давление.
Что внутри узла и что меняется отдельно
| Деталь | Роль в узле | Продаётся отдельно |
|---|---|---|
| Седло LSA382508 | Посадочная поверхность запирающей пары | Да, своей карточкой |
| Керамический шарик ⌀2 | Запирает поток на седле | Да |
| Тарельчатые пружины 12,5×6,2×0,7×1,0 | Восемь штук, задают усилие и уставку | Да, поштучно |
| Гильза LSA282531 | Направляет шток | Да, лежит в разделе старого редуктора |
| Фильтр LSA282532 | Отсекает грязь внутри узла | Идёт в составе |
| Регулировочный винт LSA282502 | Задаёт уставку через пакет пружин | Идёт в составе |
Эта карточка — механика без трубы, и стоит она в разы меньше сборки с камерой под тем же номером LSA282600. Без исправной заредукторной камеры ставить её будет некуда.
Частые вопросы
Чем это отличается от заредукторного резервуара в сборе?
Здесь только механика узла. Там — та же механика, уже установленная в камеру 42 см³, вместе с фильтром, кольцом и штифтом.
Подойдёт ли узел на EDgun Fenix?
Конструктивно это один и тот же модульный редуктор, у Fenix он обозначается LSA382600. Посадку в конкретной винтовке сверяйте по своей схеме.
Что нужно докупить к узлу?
Кольца под ваш образец и, если ещё нет, ключ LSA382511. Для полной переборки удобнее сразу ремкомплект модульного редуктора.
Стоит ли менять узел целиком вместо седла и шарика?
Если притирка перестала держать, а на седле видна выработка — дешевле пара. Узел меняют, когда изношены шток и гильза или собирать уже нечего.
Пришлите снимок снятой камеры: если труба живая, хватит замены механики, а разница в деньгах ощутимая.
