Переходник G5/8 — Foster папа: баллон к линии EDgun
Одно из двух мест, где ошибаются с резьбой баллона: горловина M18×1,5 и выход вентиля G5/8 — этот переходник закрывает вторую точку.
Вам также может понравиться

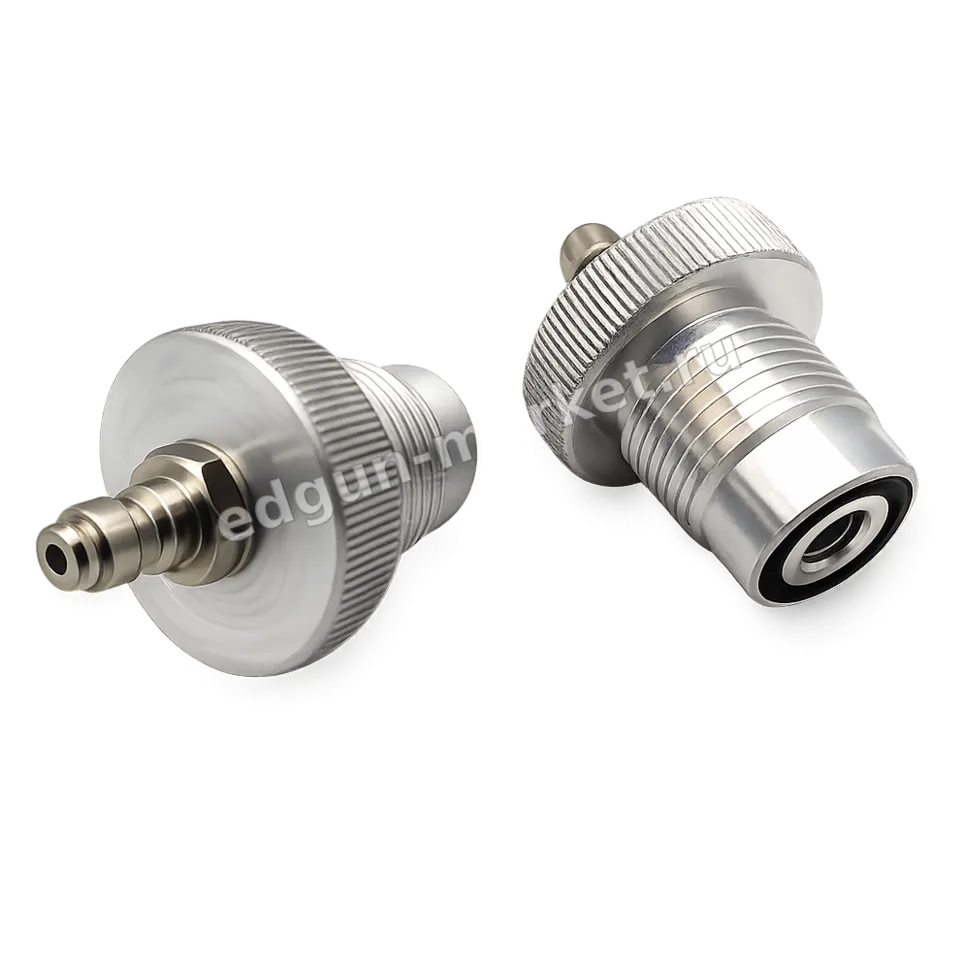

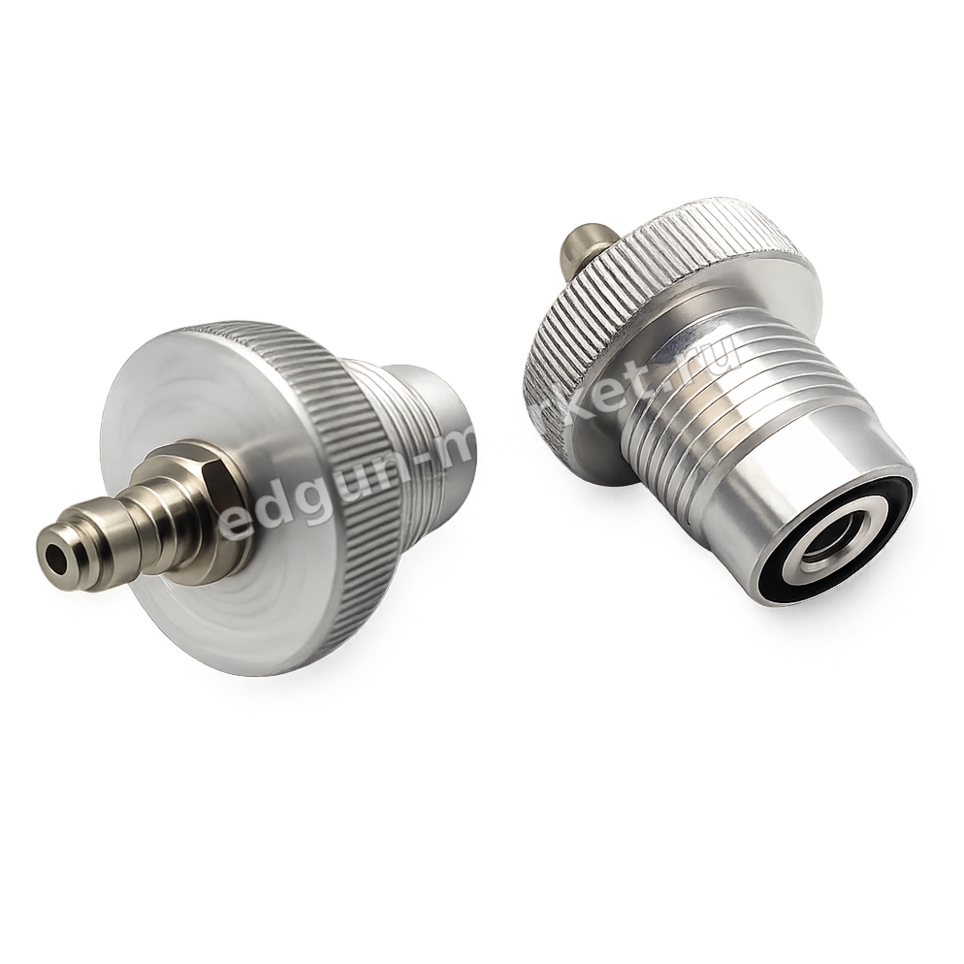

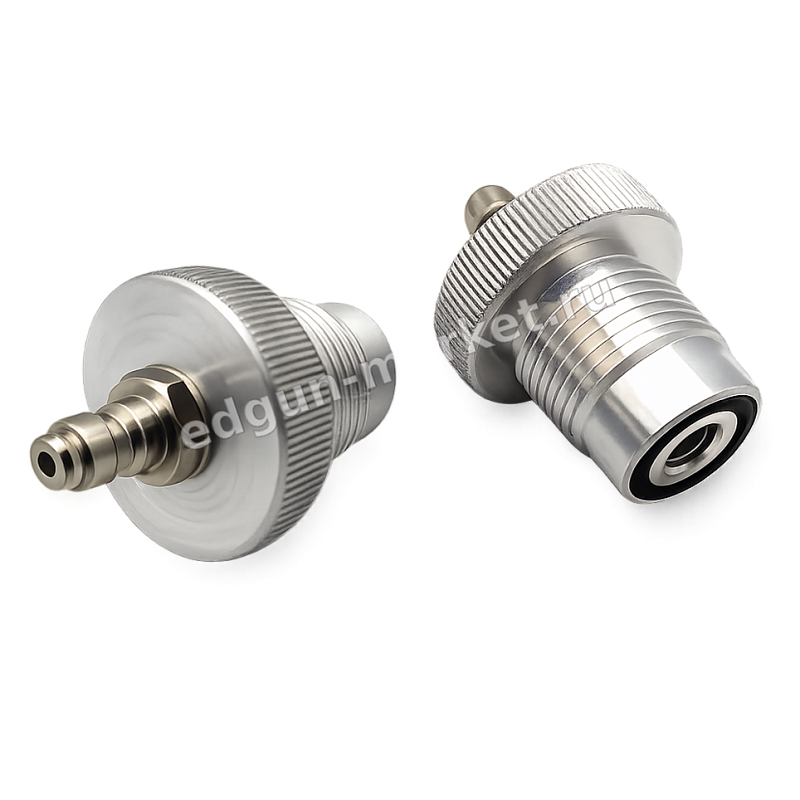

Переходник G5/8 (наружная) — Foster папа соединяет вентиль баллона с гибкой линией, которая дальше идёт к «Лешему 2». Без него шланг с гнёздами Foster к источнику просто не подключить.
У баллона две разные резьбы, и путаница между ними — главный источник ошибок при покупке. M18×1,5 — это горловина, в которую вкручен сам вентиль. G5/8 по DIN — выход вентиля наружу, к потребителю. Переходник закрывает вторую точку: с одной стороны наружная G5/8, с другой штекер Foster, входящий в гнездо линии. Реальные вентили под такие баллоны — GCE AIR и Dräger — сделаны именно по этой паре размеров.
Дальше начинается тонкость, которую по фотографии не увидеть. G5/8 бывает в двух исполнениях: DIN 232 с пятью витками и DIN 300 с семью. Узел на 300 бар вкручивается в вентиль 232, а обратно — нет; у дайверов та же пара называется DIN 5 и DIN 7. Пересчитать витки на своём вентиле занимает полминуты и экономит обратную пересылку.
Как убедиться, что нужен именно он
- Посмотрите, откуда идёт воздухОт вентиля баллона — переходник нужен. От компрессора с выходом M10×1 или от колбы с открытой горловиной задача решается другими деталями.
- Пересчитайте витки резьбыПять — DIN 232, семь — DIN 300. Это единственный надёжный способ различить их без паспорта и измерительного инструмента.
- Проверьте другой конец линииШтекер ищет гнездо. Каталожный шланг сделан гнёздами с обеих сторон, значит, под него нужны два папы: этот переходник и ответная часть станции.
- Сложите потолок сборкиУ переходника свой класс давления, у гибкой части свой, у быстросъёма свой. Оригинальная пара Foster паспортно держит около 290 бар, а «Леший 2» заправляется до 300 — последние бары такой линией добираются не всегда, и вопрос это к цепочке, а не к винтовке.
Что на источнике → чем стыковать
| Выход источника | Деталь | Результат |
|---|---|---|
| Вентиль баллона, G5/8 DIN 300 | Этот переходник | Готовый штекер Foster под гнездо линии |
| Вентиль баллона, G5/8 DIN 232 | Тот же переходник | Семь витков входят в пятивитковое гнездо не всегда — сверяйте |
| Горловина колбы M18×1,5 | Система pEaZy | Прямая посадка, переходник не нужен |
| Выход компрессора M10×1 | Штатная арматура и шланг | Foster появляется дальше по линии |
Односторонняя совместимость DIN — не мелочь. Узел, сделанный под 300 бар, встаёт в вентиль DIN 232, а вот семь витков в пятивитковое гнездо не зайдут, и рассверливать здесь нечего: это вопрос конструкции, а не подгонки.
Частые вопросы
Что такое DIN 300 и чем он отличается от DIN 232?
Числом витков на одной и той же резьбе G5/8: у DIN 232 их пять, у DIN 300 — семь. Внешне детали почти одинаковы, поэтому сверяют не по виду, а пересчётом.
Подойдёт ли переходник к баллону Alsafe 6,8 л?
У баллонов этой серии выход вентиля сделан по G5/8, так что связка штатная. Витки на своём вентиле всё равно стоит пересчитать до заказа.
Нужен ли переходник, если заправляюсь от компрессора?
Нет. У машин GX выход M10×1 с быстросъёмом, и вопрос стыковки решается штатной арматурой и гибкой частью.
Можно ли просто накрутить шланг на вентиль?
Нет: у шланга гнёзда Foster и присоединительная резьба M10×1, у вентиля — G5/8. Это разные размеры и разные типы, промежуточное звено обязательно.
Пришлите фото вентиля с торца и скажите, что у вас на другом конце линии — определим исполнение резьбы и соберём стык без обратной пересылки.
