Innorel L54 — шаровая головка под цевьё и приборы
Узел, который трогают при каждом наведении: один замок на все оси, регулируемое демпфирование и вырезы корпуса для ухода в крайние углы наклона.
Вам также может понравиться

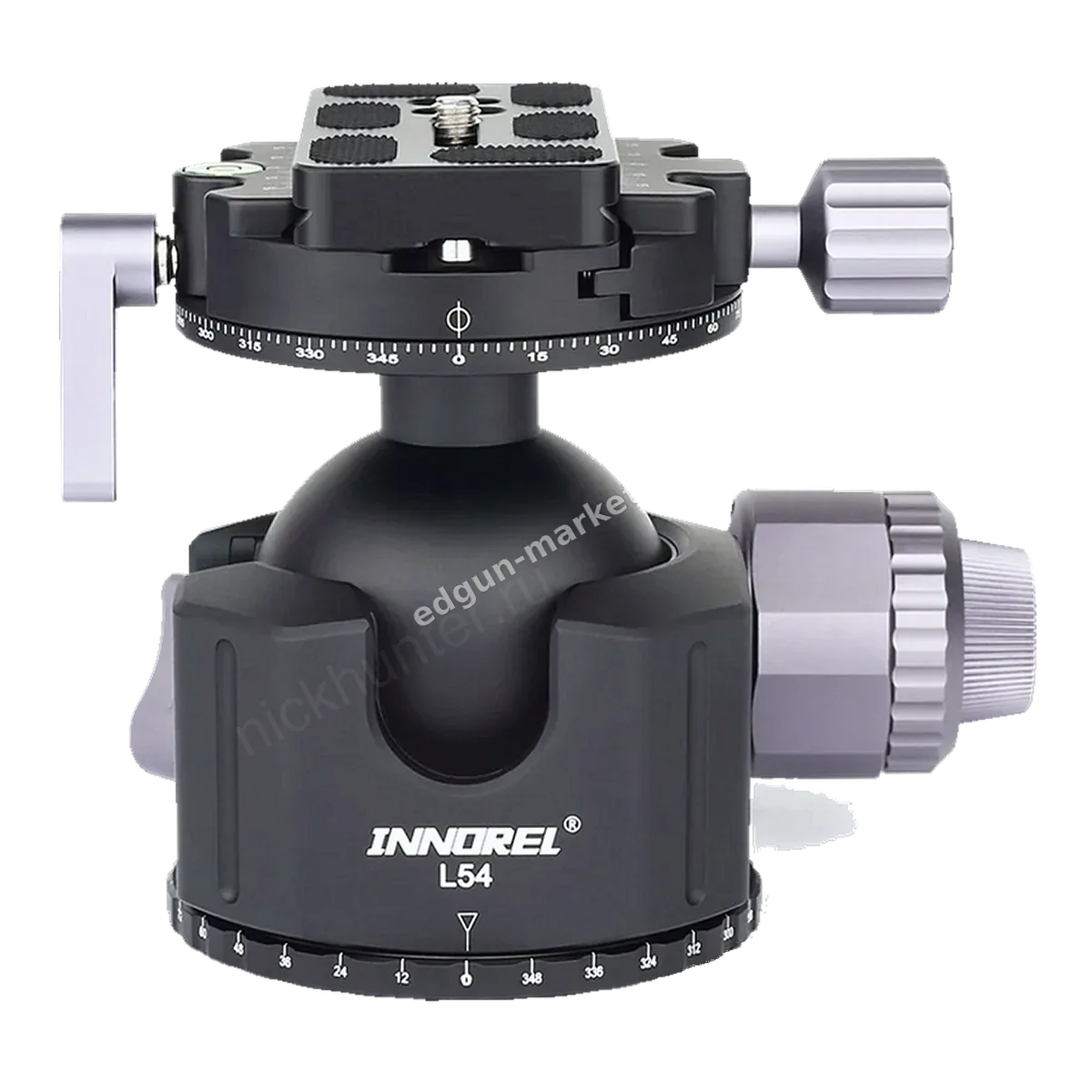

Штативная головка Innorel L54 — то, через что винтовка EDgun и приборы соприкасаются с треногой, и единственный узел, который вы трогаете при каждом наведении.

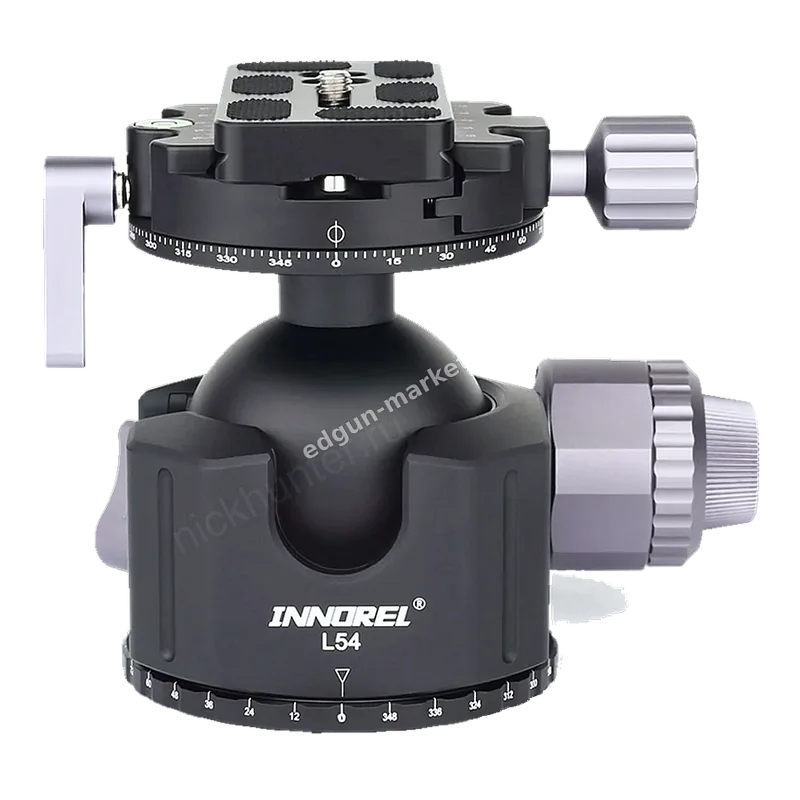

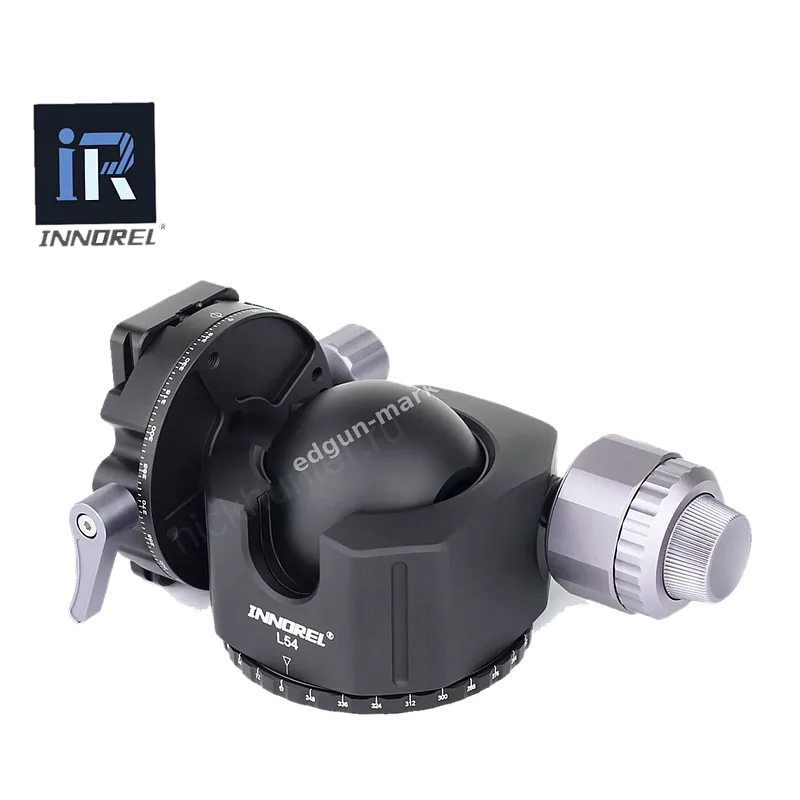

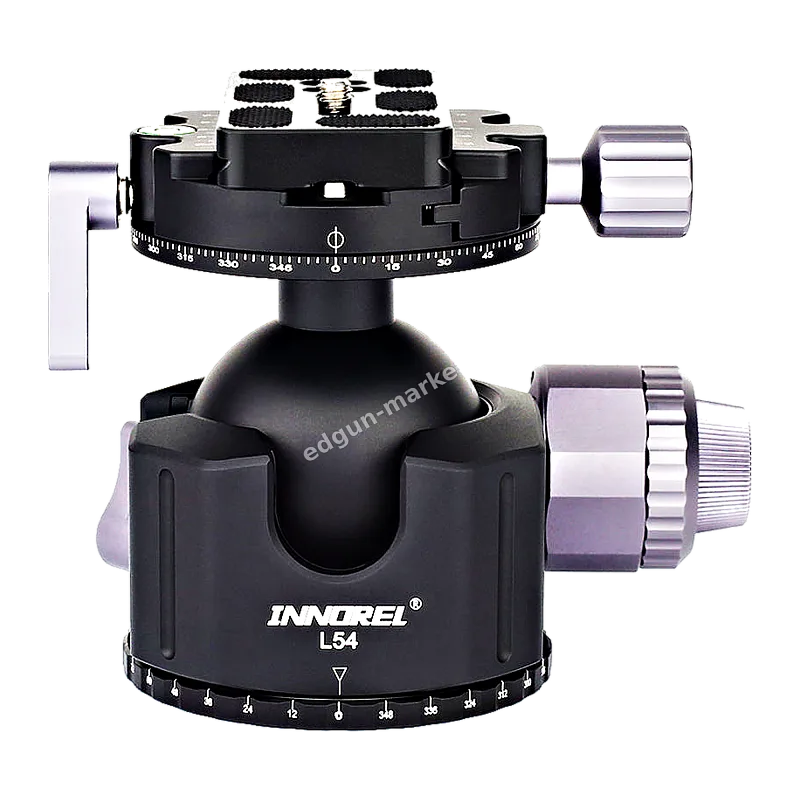

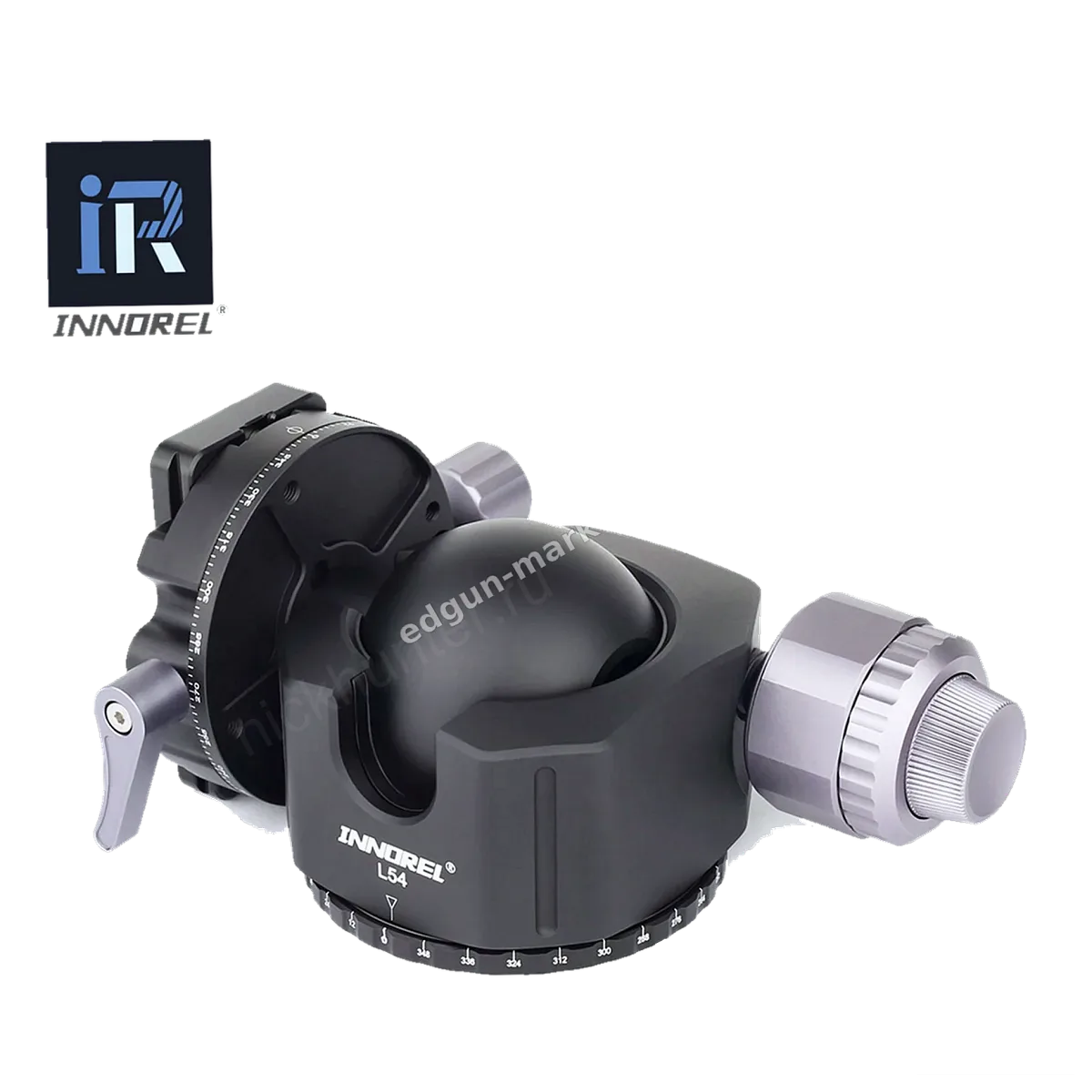

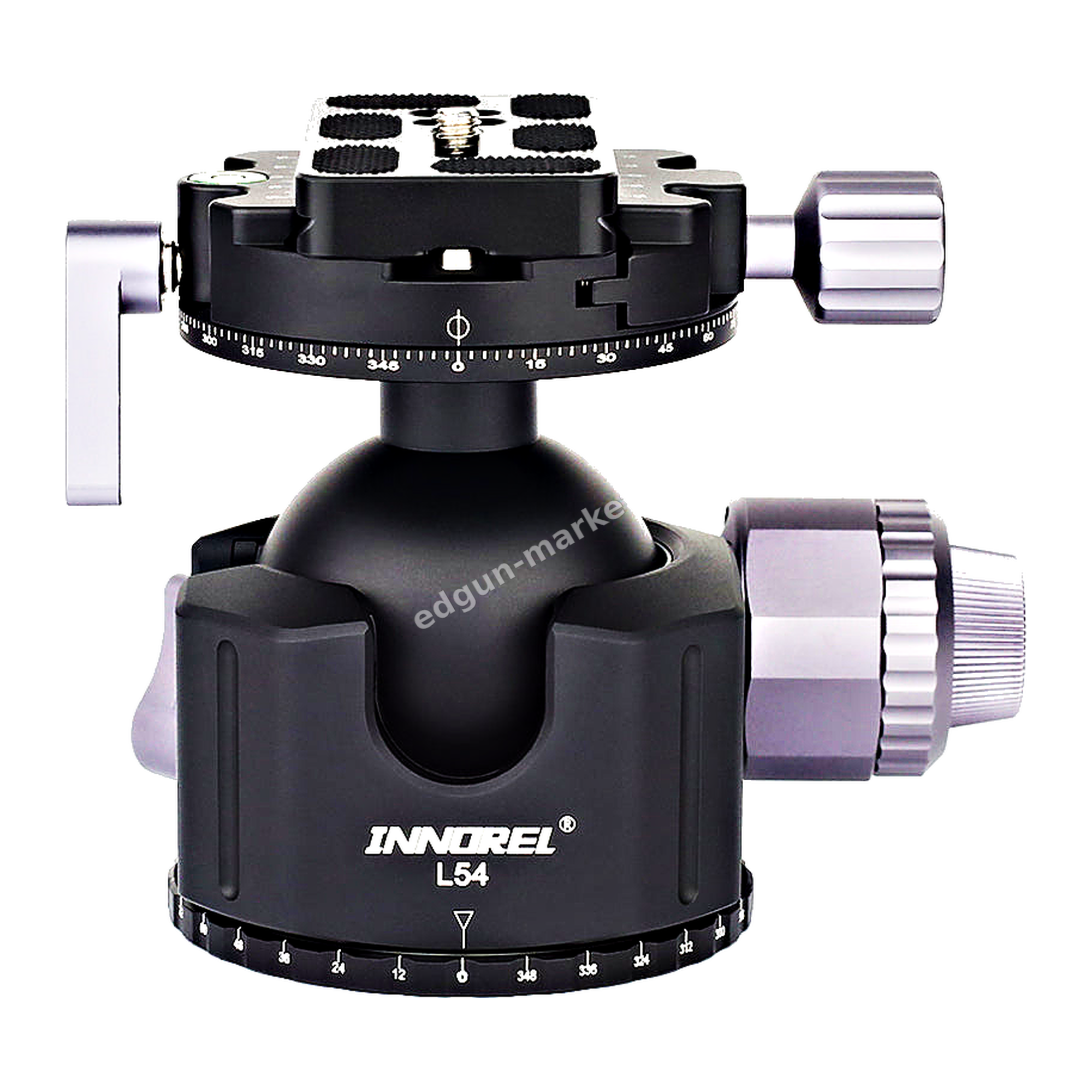

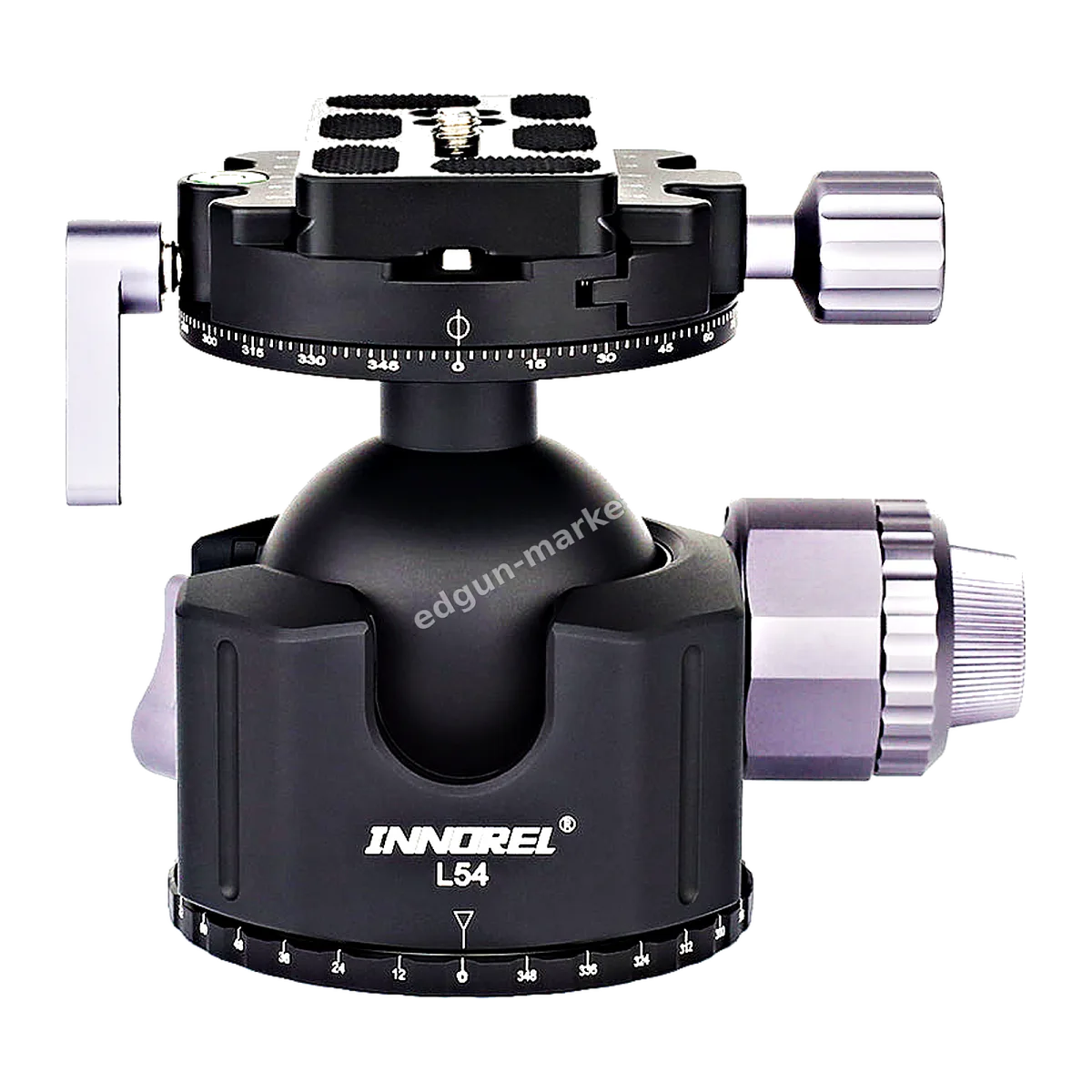

Схема шаровая: один замок освобождает все оси, вы наводитесь и затягиваете обратно. Шар 54 мм, высота корпуса 100 мм, основание 75 мм с резьбой 3/8″, плита быстросъёма 70×38 мм, масса 0,82 кг, нагрузка 30 кг. Два U-образных выреза дают увести площадку в вертикаль и в крайние углы — без них головка упирается сама в себя.
У скорости есть цена: при финальной затяжке шар слегка проворачивается, и точка прицеливания уходит. Лечится это порядком действий — замок подтягивают до состояния «держит, но поддаётся руке», и доводят уже в нём. Регулируемое демпфирование сделано ровно для этого.

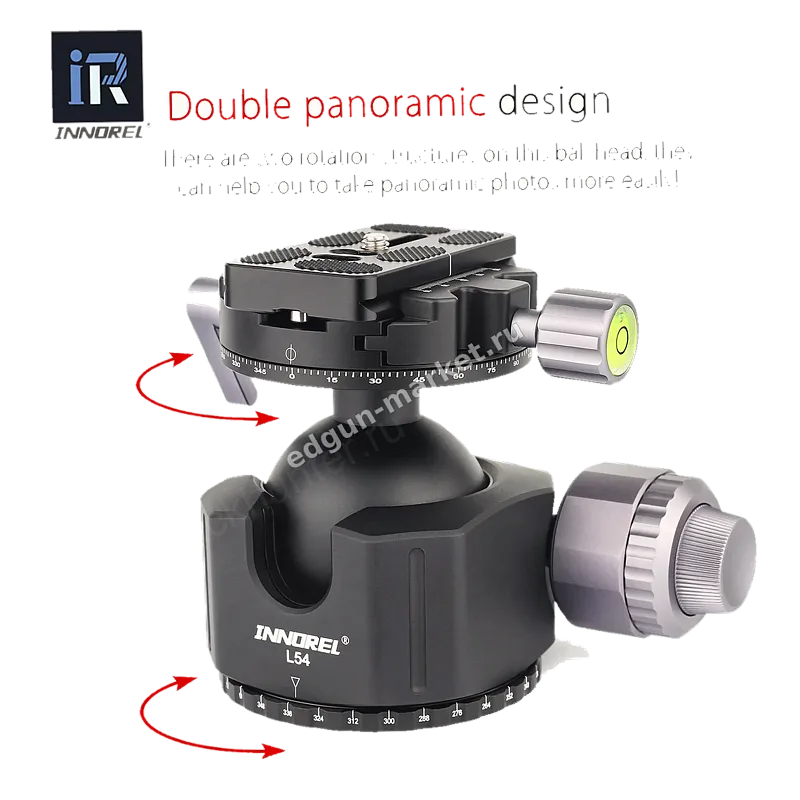

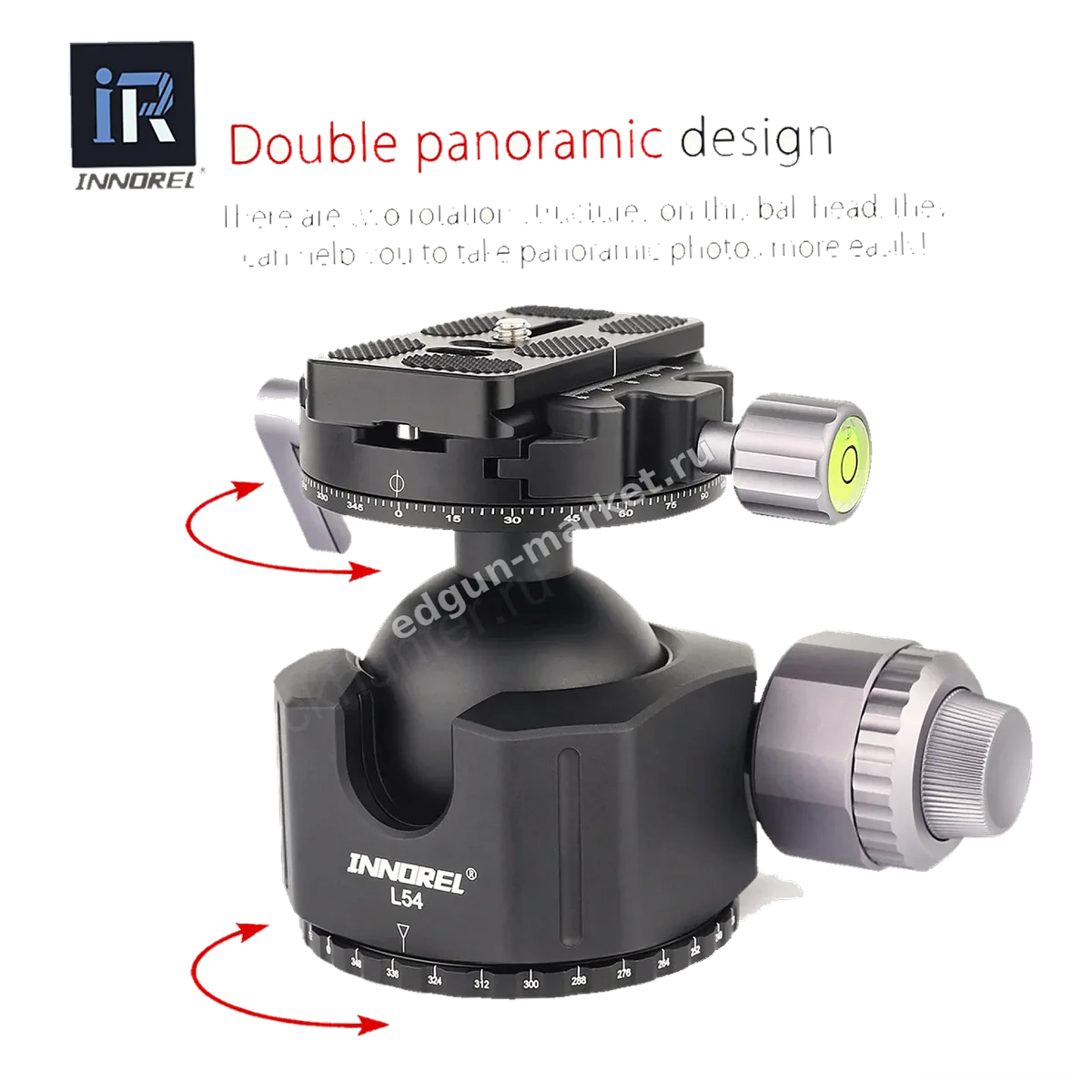

Колец панорамирования два: одно под шаром, второе над ним. Нижнее разворачивает головку по горизонту, не трогая вертикаль; верхнее крутит плиту под цевьё или под корпус прибора. Для стрельбы это перевод опоры на соседний сектор одним движением, для наблюдения — способ вести панораму ровно, а не по дуге.

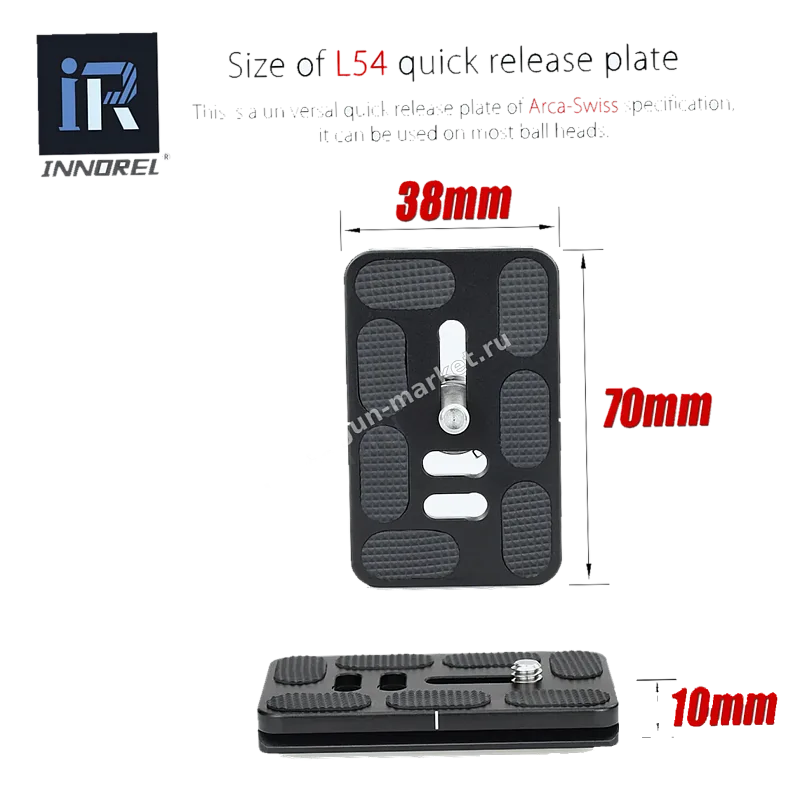

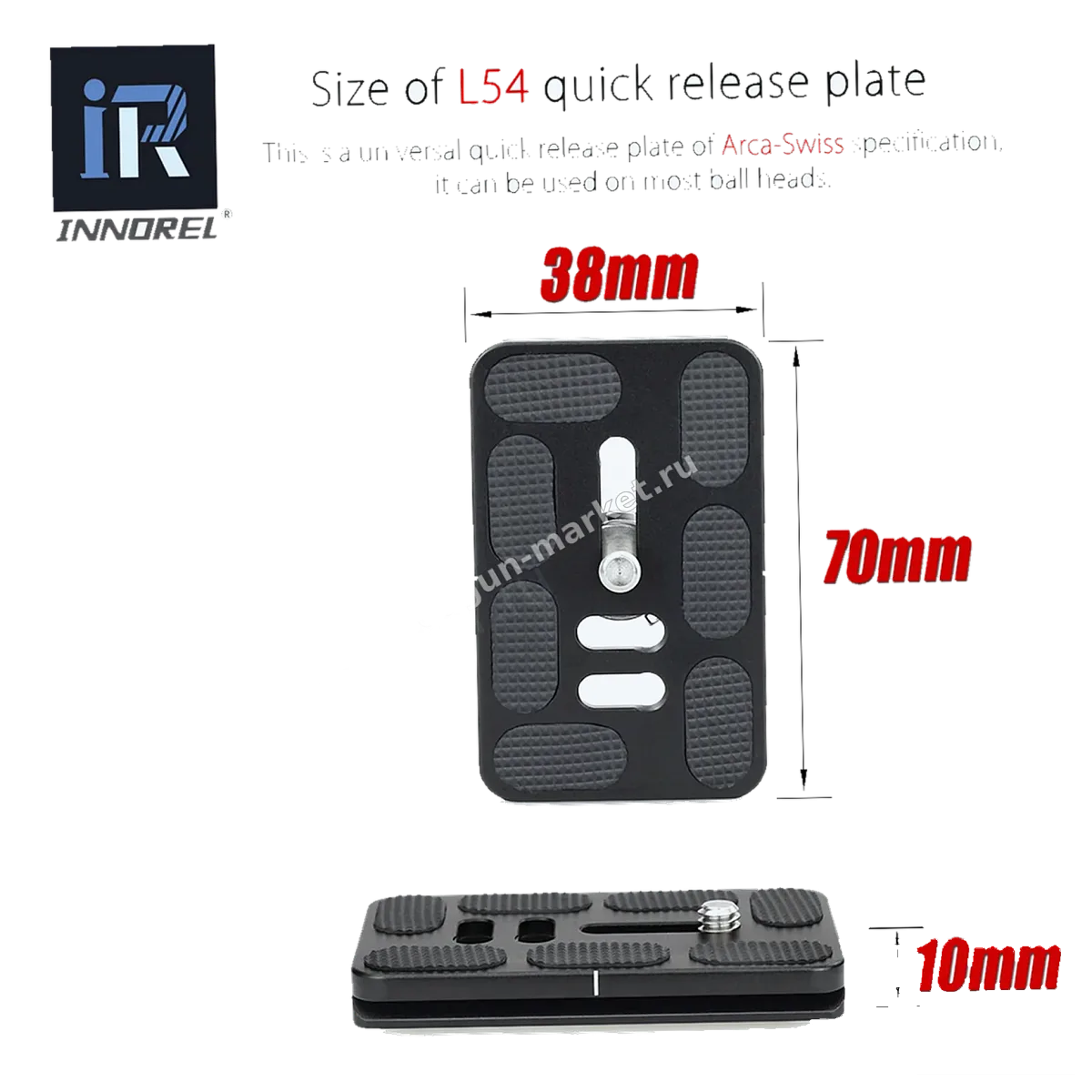

Площадка 70×38 мм — ровно та поверхность, на которую ложится цевьё. Ни «Лешему 2», ни «Фениксу» не нужны для этого рейки и струбцины: винтовку кладут, а держит её стрелок. Тонкость от компоновки: у буллпапа корпус длинный и выступающего цевья почти нет, поэтому точку опоры ищут ближе к магазину; у «Лешего 2» опираются на кожух модератора, но так, чтобы сам кожух свободно висел над плитой.
Как с ней работать
- Сначала уровень, потом наведениеЕсли основание завалено, панорама пойдёт по дуге и цель уползёт из кадра. Горизонт ставят до того, как затянут головку.
- Кладите цевьё, а не зажимайте винтовкуПлита держит цевьё снизу, ремни и струбцины не нужны. Между площадкой и кожухом оставляйте зазор для ствола.
- Доводите подтянутым замкомОтпустили, навели грубо, подтянули до сопротивления, довели по сетке — тогда уход точки незаметен.
- Берегите анодирование цевьяПлита 70×38 мм алюминиевая и узкая. Кусок коврика или сложенная перчатка снимают вопрос потёртостей.
Орган управления — что он меняет
| Регулировка | Действие |
|---|---|
| Основной замок шара | Освобождает все оси разом: отпустил, навёл, затянул |

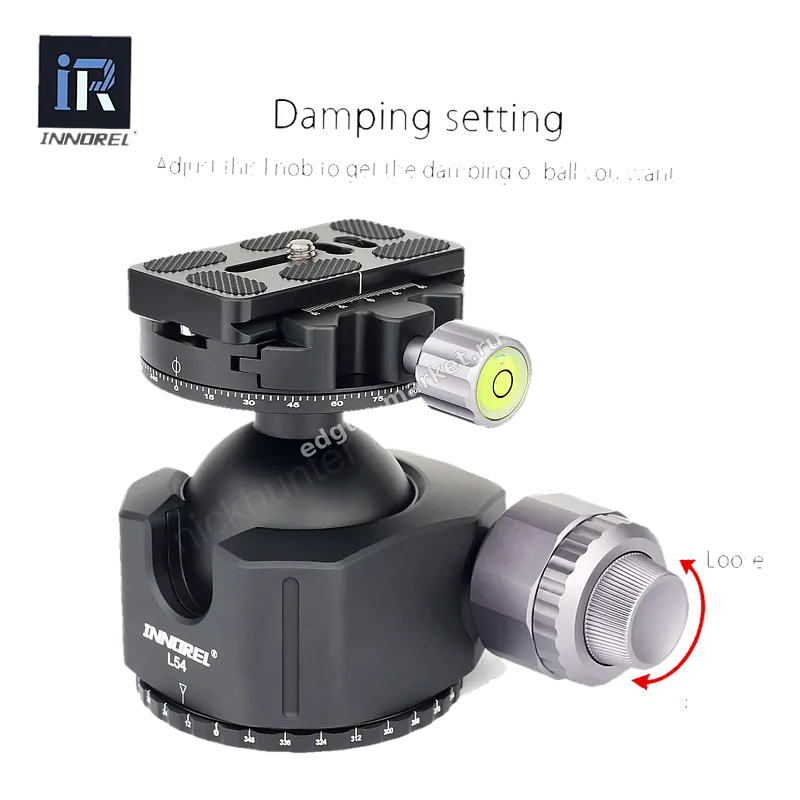

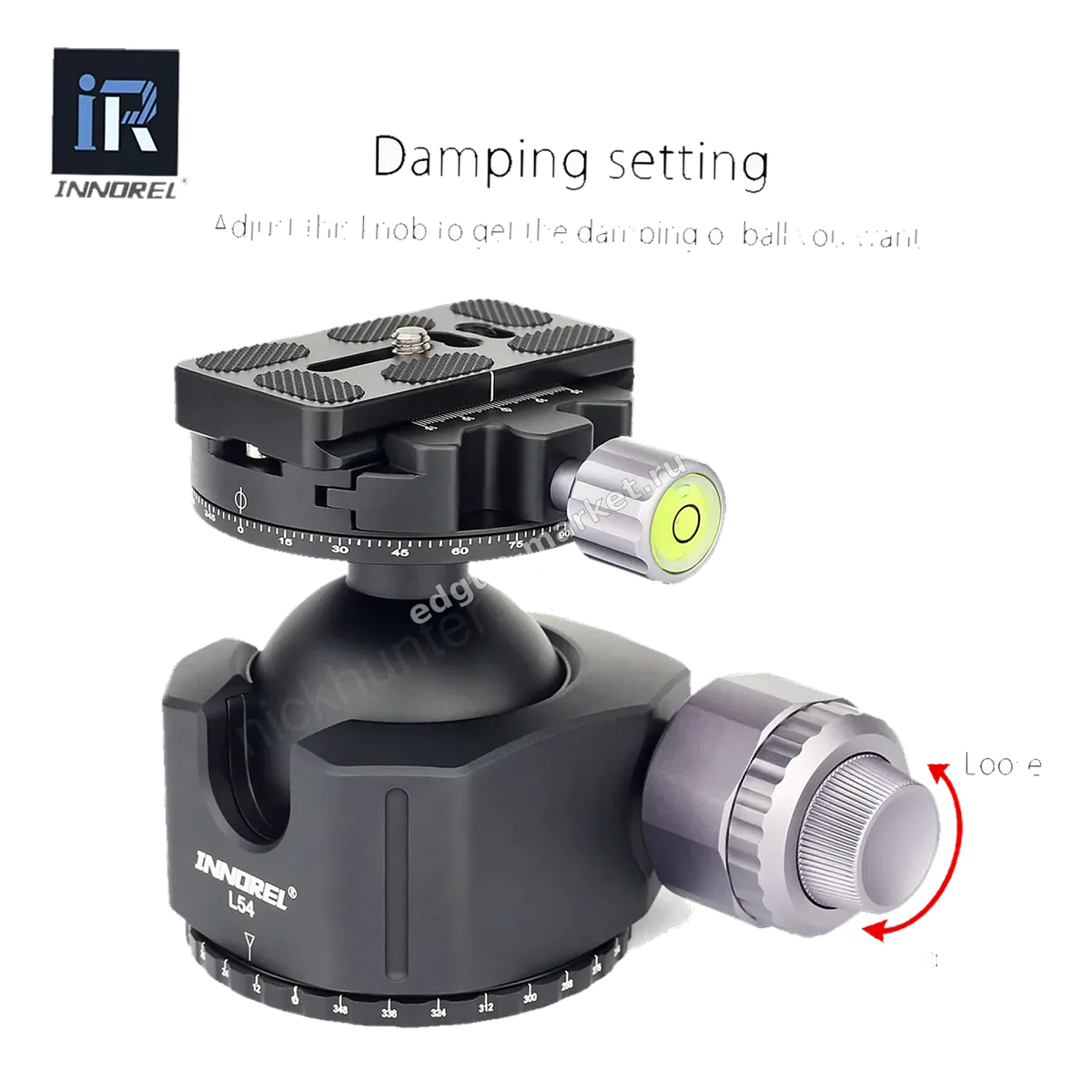

| Регулировка демпфирования | Задаёт усилие, с которым шар поддаётся руке под нагрузкой |
| Нижнее кольцо панорамы | Разворот по горизонту без потери угла места |
| Верхнее кольцо панорамы | Доворот плиты под цевьё или под корпус прибора |
| U-образные вырезы корпуса | Уход в вертикаль и в крайние углы наклона |

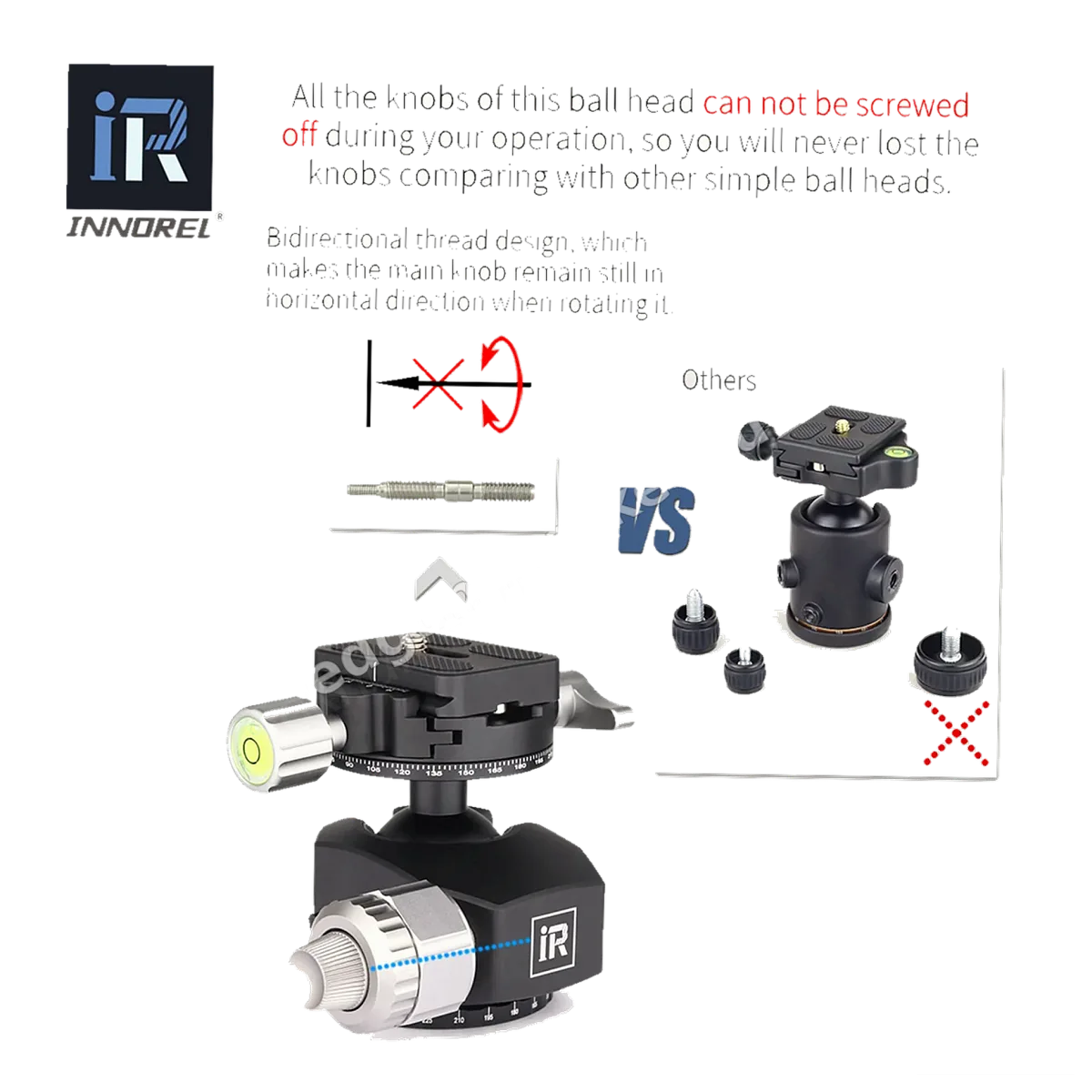

Основание 75 мм у этой головки плоское, с резьбой 3/8″, а не полусфера. Она встаёт на площадку треноги или на верх выравнивающего основания, но прямо в чашу 75 мм не садится. Совпадение цифр случайное — и на нём теряют деньги.
Частые вопросы
Сколько весит головка Innorel L54?
0,82 кг при паспортной нагрузке 30 кг: запас избыточный, берут её не за него, а за поведение замка.
Почему точка уходит при затяжке?
Так устроена любая шаровая схема: шар при зажиме доворачивается на доли градуса. Поэтому доводку делают подтянутым замком, а не отпущенным.
Подойдёт ли она под чашу 75 мм?
Напрямую нет: у чаши посадка сферическая, а у головки плоское основание 75 мм с резьбой 3/8″. Нужен промежуточный узел с чашей снизу и площадкой сверху.
Ноги можно пережить любые, а люфт в замке головки виден в прицел мгновенно. Если ноги уже есть, напишите модель — проверим, плоская у них площадка или чаша.
